三分钟让你成为射频功率测量专家

自从第一台无线电发射机诞生之日起，工程师们就开始关心射频功率测量问题，直到今天这依然是个热门话题。无论是在实验室，产线上还是教学中，功率测量都是必不可少的。

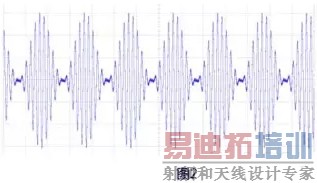

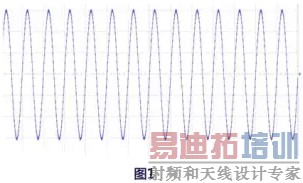

在无线电发展初期，测试工程师所面对的大多数是连续波、调幅、调频、调相或脉冲信号，这些信号都是有规律可循的。例如，连续波（如图1）调频或调相信号的功率测量都是很简单，只需要测量其平均功率；调幅信号（如图2）的功率与其调制深度有关，而脉冲信号的特性是以脉冲宽度和占空比来表达。对于以上这些模拟或模拟调制信号，射频功率测量所关心的基本上都是平均功率和峰值功率。

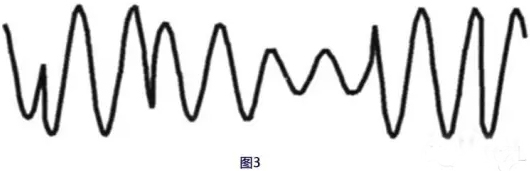

而现在，特别是20世纪90年代以后，数字通信开始快速发展，射频功率测量的重点也开始有些变化。因为数字调制信号（如图3）的包络无规律可循，其最大和最小电平会随机变化，而且变化量很大。为了描述这类信号的特征，引入了一些新的描述方法，如领道功率，突发功率，通道功率等。很多传统的功率计已经无法满足数字信号功率的测量要求，一部分功率测量的任务已经开始由频谱分析仪来完成。

下面我们介绍常见的几种射频功率测量方法，在此之前我们还需要明确一件事——在频域测试测量中，为什么习惯以功率来描述信号强度，而不是像时域测试测量中常用的电压和电流？那是因为在射频电路中，由于传输线上存在驻波，电压和电流失去了唯一性，所以射频信号的大小一般用功率来表示，国际通用的功率单位为W，mW，dBm。
