常见的射频半导体工艺，你知道几种？

2、SiGe

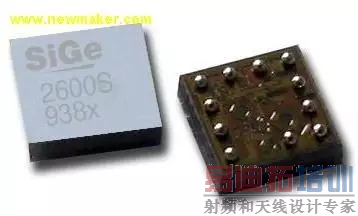

1980年代IBM为改进Si材料而加入Ge，以便增加电子流的速度，减少耗能及改进功能，却意外成功的结合了Si与Ge。而自98年IBM宣布SiGe迈入量产化阶段后，近两、三年来，SiGe已成了最被重视的无线通信IC制程技术之一。

依材料特性来看，SiGe高频特性良好，材料安全性佳，导热性好，而且制程成熟、整合度高，具成本较低之优势，换言之，SiGe不但可以直接利用半导体现有200mm晶圆制程，达到高集成度，据以创造经济规模，还有媲美GaAs的高速特性。随着近来IDM大厂的投入，SiGe技术已逐步在截止频率(fT)与击穿电压(Breakdownvoltage)过低等问题获得改善而日趋实用。
　

目前，这项由IBM所开发出来的制程技术已整合了高效能的SiGeHBT(HeterojunctionBipolarTransistor)3.3V及0.5μm的CMOS技术，可以利用主动或被动组件，从事模拟、RF及混合信号方面的配置应用。

SiGe既拥有硅工艺的集成度、良率和成本优势，又具备第3到第5类半导体(如砷化镓(GaAs)和磷化铟(InP))在速度方面的优点。只要增加金属和介质叠层来降低寄生电容和电感，就可以采用SiGe半导体技术集成高质量无源部件。此外，通过控制锗掺杂还可设计器件随温度的行为变化。SiGeBiCMOS工艺技术几乎与硅半导体超大规模集成电路(VLSI)行业中的所有新技术兼容，包括绝缘体硅(SOI)技术和沟道隔离技术。

不过硅锗要想取代砷化镓的地位还需要继续在击穿电压、截止频率、功率消耗方面努力。

3、RF CMOS

RF CMOS工艺可分为两大类：体硅工艺和SOI（绝缘体上硅）工艺。由于体硅CMOS在源和漏至衬底间存在二极管效应，造成种种弊端，多数专家认为采用这种工艺不可能制作高功率高线性度开关。与体硅不同，采用SOI工艺制作的RF开关，可将多个FET串联来对付高电压，就象GAAS开关一样。

尽管纯硅的CMOS制程被认为仅适用于数字功能需求较多的设计，而不适用于以模拟电路为主的射频IC设计，不过历经十几年的努力后，随着CMOS性能的提升、晶圆代工厂在0.25mm以下制程技术的配合、以及无线通信芯片整合趋势的引领下，RFCMOS制程不仅是学界研究的热门课题，也引起了业界的关注。采用RFCMOS制程最大的好处，当然是可以将射频、基频与存储器等组件合而为一的高整合度，并同时降低组件成本。但是症结点仍在于RFCMOS是否能解决高噪声、低绝缘度与Q值、与降低改善性能所增加制程成本等问题，才能满足无线通信射频电路严格的要求。

目前已采用RFCMOS制作射频IC的产品多以对射频规格要求较为宽松的Bluetooth与WLAN射频IC，例如CSR、Oki、Broadcom等Bluetooth芯片厂商皆已推出使用CMOS制造的Bluetooth传送器；英特尔公司宣布已开发出能够支持当前所有Wi-Fi标准（802.11a、b和g）并符合802.11n预期要求的全CMOS工艺直接转换双频无线收发信机原型，包括了5GHz的PA，并轻松实现了发送器与接收器功能的分离。而Atheros、Envara等WLAN芯片厂商也在最近推出全CMOS制程的多模WLAN(.11b/g/a)射频芯片组。

手机用射频IC规格非常严格，但是坚冰已经被打破。SiliconLabs最先以数字技术来强化低中频至基频滤波器及数字频道选择滤波器功能，以降低CMOS噪声过高的问题所生产的Aero低中频GSM/GPRS芯片组，英飞凌立刻跟进，也大量推出RFCMOS工艺的产品，而高通在收购Berkana后，也大力采用RFCMOS工艺，一批新进射频厂家无一例外都采用RFCMOS工艺，甚至是最先进的65纳米RFCMOS工艺。老牌的飞利浦、FREESCALE、意法半导体和瑞萨仍然坚持用传统工艺，主要是SiGeBiCMOS工艺，诺基亚仍然大量使用意法半导体的射频收发器。而欧美厂家对新产品一向保守，对RFCMOS缺乏信任，但是韩国大厂三星和LG还有中国厂家夏新和联想，在成本压力下，大量采用RFCMOS工艺的收发器。目前来看，缺点可能是故障率稍高和耗电稍大，并且需要多块芯片，增加设计复杂程度。但仍在可忍受的范围内。

其他应用领域还包括汽车的安全雷达系统，包括用于探测盲区的24GHz雷达以及用于提供碰撞警告或先进巡航控制的77GHz雷达；IBM在此领域具备领导地位，2005年推出的第四代SIGE线宽有0.13微米。
