常见的射频半导体工艺，你知道几种？

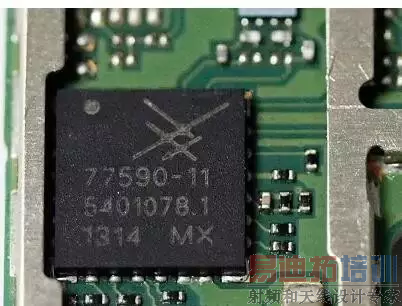

1、砷化镓GaAs

半导体材料可以分为元素半导体和化合物半导体两大类，元素半导体指硅、锗单一元素形成的半导体，化合物指砷化镓、磷化铟等化合物形成的半导体。砷化镓的电子迁移速率比硅高5.7倍，非常适合用于高频电路。砷化镓组件在高频、高功率、高效率、低噪声指数的电气特性均远超过硅组件，空乏型砷化镓场效晶体管(MESFET)或高电子迁移率晶体管(HEMT/PHEMT)，在3V电压操作下可以有80%的功率增加效率(PAE:poweraddedefficiency)，非常的适用于高层(hightier)的无线通讯中长距离、长通信时间的需求。

砷化镓元件因电子迁移率比硅高很多，因此采用特殊的工艺，早期为MESFET金属半导体场效应晶体管，后演变为HEMT(高速电子迁移率晶体管)，pHEMT(介面应变式高电子迁移电晶体)目前则为HBT(异质接面双载子晶体管)。异质双极晶体管(HBT)是无需负电源的砷化镓组件，其功率密度(powerdensity)、电流推动能力(currentdrivecapability)与线性度(linearity)均超过FET，适合设计高功率、高效率、高线性度的微波放大器，HBT为最佳组件的选择。而HBT组件在相位噪声，高gm、高功率密度、崩溃电压与线性度上占优势，另外它可以单电源操作，因而简化电路设计及次系统实现的难度，十分适合于射频及中频收发模块的研制，特别是微波信号源与高线性放大器等电路。
　

砷化镓生产方式和传统的硅晶圆生产方式大不相同，砷化镓需要采用磊晶技术制造，这种磊晶圆的直径通常为4-6英寸，比硅晶圆的12英寸要小得多。磊晶圆需要特殊的机台，同时砷化镓原材料成本高出硅很多，最终导致砷化镓成品IC成本比较高。磊晶目前有两种，一种是化学的MOCVD，一种是物理的MBE。
