射频电路布局那些事

录入:edatop.com    点击:

过孔的放置

过孔的放置真的是一件比较复杂的事情,本文只讨论那种接地的过孔。

首先,射频走线的旁边的地线最好能通过过孔打穿,接到底层或者中间层的地平面上,这样可以是任何干扰信号或者辐射有最短的到地的通路,但是,过孔与射频信号线的距离又不能太近,否则会严重影响射频信号质量,在实际的设计过程中可灵活把握,如下图,我们看到,高亮的信号线两层分布着很多过孔。

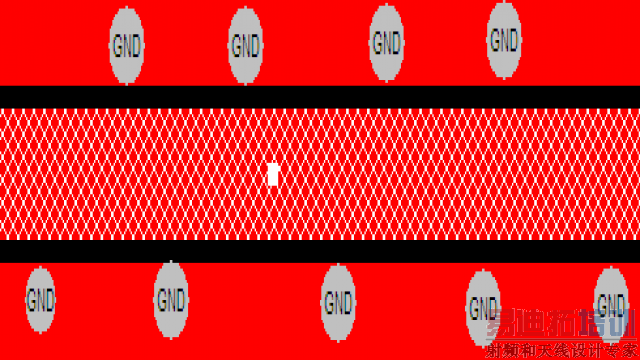

图7、高亮的信号线两层分布着很多过孔

其次,在面积较大的地平面处,我们通常会放置很多的过孔用于连接不同层的地。这在射频电路的布线中,要注意的就是大过孔要没有规律的打,最好能弄成菱形的,这样可以最大限度的抑制各种干扰。

如何成为一名优秀的射频工程师,敬请关注: 射频工程师养成培训
