射频电路布局那些事

PS：可以使用Polar计算单端阻抗与阻抗等，有些Layout软件自身就集成了阻抗计算器，如Allegro。

阻抗控制

在我们进行原理设计与仿真之后，在Layout中很值得注意的一件事情就是阻抗控制。众所周知，我们应该尽量保证走线的特征是50欧姆，这主要和线宽有关，在本实例中，是两层半，在Polar中采用Surface Coplanar Line模型进行阻抗的计算，我们可以得到一组比较理想的值：Height(H)=39.6mil, Track(W)=30mil, Track(W1)=30mil,Thickness=1OZ=1.4mil, Separation(S)=7mil, Dielectric(Er)=4.2，对应的特征阻抗是52.14欧姆，符合要求。如下图中高亮的线就是这样的一条射频走线。

射频元器件的摆放

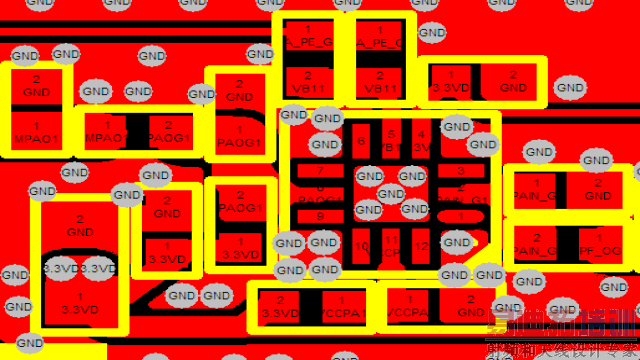

相信做过射频设计的人都应该知道，我们应该尽可能的使走线的长度较短，元器件摆放的越紧凑越好（特殊要求除外），同时，也会尽可能的保证元器件的摆放对布线很有利（不要使走线绕来绕去的）。如下图，是射频功率放大器（PA，Power Amplifier）的周围器件的摆放，我们看到，元器件之间的距离很小。

射频走线应该注意的问题

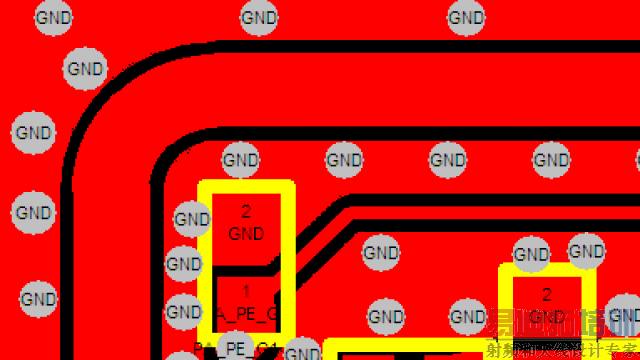

如前所述，射频走线的长度要尽量短，线宽严格按照计算好的值去设定。在走线是尤其要注意的是，射频走线中不要有任何带有尖状的折点，在走线的转折处，最好要用弧线来实现，如下图

其次，在多层板的走线中，有可能重要的射频线要产生不可避免的交叉，这时我们就要使用我们最不想使用的东西：过孔。这样，会有部分射频信号线走到底层甚至中间层，但无论是哪一层，射频走线一定会有参考平面，这时一个值得注意的问题就是不要跨层，或者说不要使地平面不连续。
