射频电路布局那些事

两层板设计中应该注意的问题。

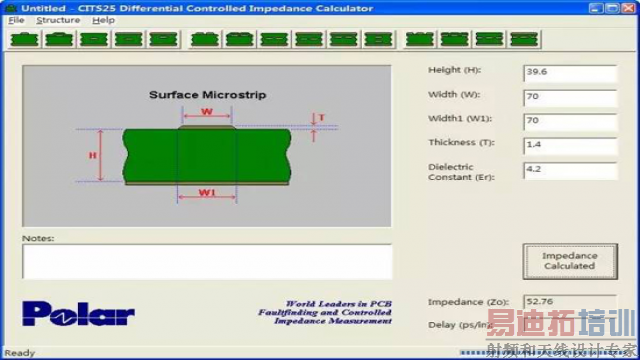

但是，在两层板的情况下，就不一样了。两层板时，为了保证电路板的强度，我们不可能用很薄的电路板去做，这时，顶层和底层（参考面）之间的间距就会很大，如果还是用原来的办法控制50欧姆的特性阻抗，那么顶层的走线必须很宽。例如我们假设板子的厚度是39.6mil(1mm)，按照常规的做法，在Polar中设计，如下图

线宽70mil，这是一个近乎荒谬的结论，简直令人抓狂。在2.4GHz或者5GHz频段，各种元件的引脚都是很小的，70mil的走线是无法实现的，于是，我们必须寻找另外一种解决方案。

运行Polar软件，选择Surface Coplanar Line这个模型，如下图

令Height(H)=39.6mil, Track(W)=30mil, Track(W1)=30mil, Ground Plane处打勾，Thickness=1OZ=1.4mil, Separation(S)=7mil, Dielectric(Er)=4.2,

最终，我们计算出这种情况下的传输线特性阻抗为52.14欧姆

在四层板的设计中，我们一般会将第二层作为完整的地平面，同时，也会把重要的信号线走在顶层（当然包括射频走线），以便于很好的控制阻抗。在六层板或者更多层板的设计中，我们同样会将第二层作为完整的地平面，然后在顶层走最重要的信号线。
