UHF频段智能型RFID读写器的应用研究

随着UHF频段中国标准的逐渐明朗化以及物流、智能交通、数字景区等应用的需求，UHF频段RFID产品在RFID产业中所占市场份额会越来越大。开发出具有数据纠错、去冗、存储和转发，以及时间管理功能的智能型读写器产品系列将是产品发展的方向。

1 硬件系统设计

读写器的硬件设计主要包括：射频控制模块(硬件和固件结合的固件处理器)、INTEL R1000内部集成的射频收发模块、功率放大PA模块，以及外部通信控制和存储模块。其中，射频控制模块采用Atmel公司的AT91SAM9263芯片，主要完成固件控制及智能空中接口协议、RFID控制逻辑和主机命令解码的控制，其与主机间的通信通过USB接口来完成；射频收发模块包括RF多路复用电路、高频开关、循环器和耦合器电路；外部通信控制和存储模块主要完成上位机与控制芯片间的通信、调试，以及对固件的控制。

读写器的收发采用2路独立的通道，分别由发送天线和接收天线及其相关的滤波等电路组成。每组天线系统通过高频开关外接4组天线，4组发送和接收天线可以通过AT91SAM9263来选择。发送和接收分开的方式可以有效地提高RFID系统的整体性能，降低接收和发送系统间的干扰，在实际设计中也可以通过外部电路的改动采用单天线设计。

本设计中采用4组天线，在特殊场合下可以有效地扩大电子标签TAG的接收空间和范围。

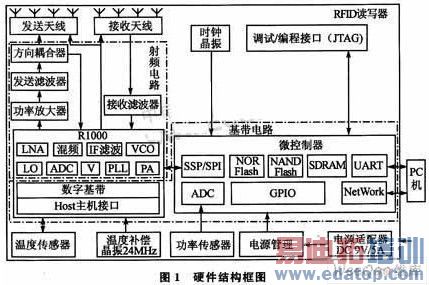

硬件结构框图如图1所示。UHF频段的RFID系统可分为射频电路和基带电路两部分。射频电路部分是标签和读写器之间的高频接口，用于完成高频信号的调制／解调、发射／接收。基带电路部分主要实现射频系统控制、高频信号的编解码等功能，同时完成UHF RFID读写器与外部设备或者Host主机之间的通信接口的任务。基带电路部分是整个读写器平台的核心控制部分，支撑着整个RFID读写器系统的各项工作，以完成射频模块的控制和通信。

edatop.com

        在读写器的设计中，为了能够对整个系统进行更好的检测，实时地了解系统的运行情况，特意在设计中增加了系统检测部分。R1000芯片集成有A／D模块，但是其精度转换速率达不到设计的要求，所以在设计中采用了外部A／D转换器来完成对检测信号的转换，然后将转换信号传送给ARM微控制器完成系统的状态监控。

为了使设备可以组网以及远距离读写和传输数据，设计中采用了以太网设计，从而使读写器可以在更大的距离空间上对标签读写，并完成大规模组网。

Host主机作为整个系统的主控核心负责传输控制，ARM微控制器的组网数据传输操作也受控于Host主机。USB接口不仅用作数据传输，而且还用来完成PC机和读写器之间的对话。通过设计在PC端的控制软件，可以实时地给读写器发送控制信号(如系统复位、工作使能、标签读写、数据传输、功率控制等)；同时，读写器将向Host主机反馈相应的状态信号(如天线开关状态、功率信号等)，从而配合上层软件来控制系统的工作过程。最后，通过JTAG接口来完成对读写器工作状态的实时监测和调试，从而准确无误地验证在整个读写器工作过程中，标签读写和数据处理的正确性和可靠性是否满足设计要求。

在设计中，R1000射频芯片不但集成了大量的射频元件，而且在内部集成了温度检测和功率检测功能，在内部各个关键的核心射频电路有外接的检测输出引脚，从而使板卡的运行状况和功率检测实现了实时的检测和控制，能够保证系统的良好运行。

2 外部PA电路设计

2.1 总体设计

在采用内部PA(Power Amplifier，功率放大器)时，RFID读写器的作用距离十分有限(2 m)，这在很大程度上限制了RFID超高频读写器的应用。本设计中在输出功率需求下，R1000的片上PA作为外部功率放大的一个驱动，通过外部PA子板来完成信号功率放大，然后连接至主板。其中，Balun为平衡转换器。

INTEL R1000的内部PA输出经过一个偏置匹配网络连接到一个SMA(Sub-Miniature-A)连接器上，然后通过SMA输出到PA子板作为其外部PA驱动，其连接如图2所示。
