两款测试产品影射测试方案发展方向

“2010安捷伦测试测量大会”日前走到了深圳站，今年的主题是——推动无线和数字领域的协作与创新。

这是一次应用领域超级广泛的测试研讨大会，涵盖了从泛在网络的全面测试方案，到3G-4G的无线测试大全；从高速数字技术的深入解析，到复杂电路的自动化设计程序；从航空航天的尖端测试设备，到国防科技的集中专题探讨；从DANL可逼近到-172dBm理论极限值的高端频谱分析仪，到基于PNA-X的非线性网络测试划时代的创新产品；从复杂电磁环境下的信号监测，到高速数字总线的测试方案。

在研讨会同期举行的记者会上，安捷伦特地向记者们介绍了两款特色产品，一款是4月面市的基于磷化铟InP技术的下一代示波器DSA- X 90000系列产品；一款是前日刚刚发布的7GHz手持频谱仪。了解这两款代表性的测试产品后不难发现测试方向上的一些变化。

高带宽示波器的核心动力：安捷伦涉足ASIC设计与制造

在掩膜成本与制造成本不断攀升的今天，听到安捷伦自行设计制造ASIC还真有点震惊。

安捷伦副总裁兼示波器事业部总经理Jay Alexander介绍道，安捷伦正是凭借在专利“磷化铟(InP)”集成电路制程方面投入了大量资金，才使新款示波器能够提供业界最高的硬件模拟带宽，并同时具有业界最低的本底噪声和固有抖动。

Angilent_Alexander

“磷化铟或许对IC行业来说还比较新，但对于安捷伦来说并不是新技术，我们只不过为了提升实时示波器的带宽，把它首次用在示波器上。”Alexander表示。

他还介绍了在安捷伦在其美国工厂自行设计和制造的六款200Ghz InP技术的ASIC，包括探头放大器、触发器等。独有的氮化铝封装技术将磷化铟芯片集成到前端多芯片模块中，而且该模块采用了独特的噪声屏蔽和散热技术。

Angilent_ASIC

通过上述投入，Infiniium 90000 X系列示波器产品系列能够提供高达32GHz的真正模拟硬件带宽。由于16GHz硬件技术的瓶颈，其他厂商只能采用数字信号处理增强技术或频域间插(interleave)技术来提高其示波器的测试带宽。但是，这些方法会增大噪声密度和失真，并且会对测量精度产生不利影响。

新款Infiniium 90000 X系列示波器新款示波器具有业界最低的本底噪声和本底抖动，能够确保卓越的测量精度，测得的随机抖动大约只有其他厂商同类产品的50％，从而大幅提升测量精度，并为工程师提供重要的设计裕量。关键特性包括：

● 业界最低的本底噪声(在50mV/格、32GHz带宽时小于2mV)

● 业界最低的示波器固有抖动(大约180fs)

● 业界最深的存储深度(2Gpts)

安捷伦为工程师提供10个带宽可以升级的最新型号，实时带宽范围为16GHz至32GHz。和Infiniium 90000 X系列示波器一起推出的最新测试探头可提供30GHz的点测探头附件，其它附件则具有28GHz的带宽，若一开始仅购买16GHz带宽的探头，工程师可在未来任何需要的时刻将他们升级到更高的带宽。

手持频谱仪：吸引在性能之外

这款手持频谱仪的口号是“让现场测试简单起来”，而现场测试看重的要求就是：灵敏、易用、效率、可靠。

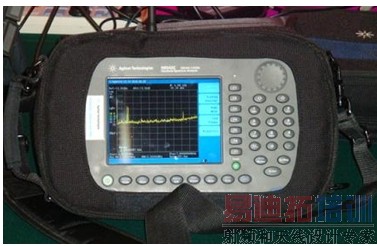

前几日发布的这款新型款手持频谱仪是N9342C，可在100kHz至7GHz(可调谐至9kHz)范围内对射频和微波设备以及射频环境进行快速、精确的测量，专为射频技术人员和工程师进行现场安装、维护和无线信号监测任务而设计。

Angilent_HAS

除了足以满足应用的性能，安捷伦科技(成都)产品规划及市场营销总监林军先生介绍了N9342C HAS最大的特色——围绕用户做创新：

●内置GPS

虽然是个小优化，但作用很大，比如帮助测试人员记录测试地点(经纬度信息)；防止或避免外包测试人员没有在正确的地点进行测试等等。

●一键式测量

一键式测量包括临道功率比、占用带宽 和通道功率测量，可帮助分析信号质量。优化的键盘设计使用户只需按两次键，便可选择大多数测量功能。这样大大减少了测试人员的工作量，加强了易用性，从而也降低了对测试人员专业知识的要求。“这是最受工程师称赞的一个功能。”

●无风扇设计

现场测试往往自然条件恶劣，风沙不可避免，坚固的无风扇设计非常适用于极端现场环境，避免了将灰尘卷入仪器。“无风扇说起来简单，但考虑到产品在这么小的体积内解决散热，也是很有技术含量的。”林军表示。

●人体工程学背包

独特的可选三合一人体工程学背包非常舒适，能够解放双手用于测试。看起来没有技术含量，但是在不知不觉中带来了真正的便利性。

●键盘背光控制

自动LCD亮度调节和键盘背光控制无论白天还是夜晚均可显示清晰的画面，对于那些测试环境较暗的应用来说，这个功能非常方便。

通过以上几条，我们不难发现工业设计的重要性，围绕客户应用、考虑应用特点进行的创新能更好的满足客户需求。据透露，这款手持式频谱仪刚上市就接到一个大客户的5年订单。

此外，N9342A HSA的其他关键特性还包括：

●内置7GHz跟踪发生器选件；

●内置GPS接收机和GPS天线选件，可提供精确的位置信息；

● 可选的频谱监测以及频谱图记录和回放功能；

● 可选的Agilent USB功率传感器选件支持，提供高达24GHz的高精度功率测量；

● 可选的用户数据一键清除功能，用于保证数据的安全；

● 8GHz定向天线选件，可搜索干扰信号；

● 用于安捷伦有源射频探头的内置电源连接器，可确保精确的板级测量。

2009年安捷伦公司的营收为45亿美金，“我们一般将营收的14％投入在R&D方面，即使是在金融危机的时候也不曾降低，正是这些投入才保障了我们近年来一直都有新产品推出。”安捷伦科技香港公司董事总经理暨电子仪器事业群亚太区市场总监苏善雯表示。
