CEATEC JAPAN 2010:TDK立足磁性材料开发创新应用

录入:edatop.com    点击:

有机EL透明显示屏:时尚达人的最爱?

TDK现场演示的EL透明显示屏手机充满了时尚感。其采用了该公司研发出的高精细化PM-OLED屏,手机的分辨率目前为QVGA,320x240像素,为自发光型显示屏,发光方向只限于表面一侧,从背面看不到画面,虽然透明,但同时注重保护隐私。

目前的方案支持黑白透明,透明度约为50%,半年后量产,而进入到2011年则可实现彩色透明。

有机EL薄膜显示屏厚度约为0.3mm,可以设置于曲率半径为25mm的弯曲部,可用于手机、手表等便携式设备展。

CEATEC JAPAN 2010:TDK立足磁性材料开发创新应用

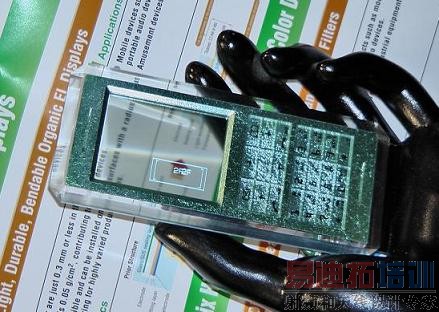

图3:采用有机EL透明屏的手机。

CEATEC JAPAN 2010:TDK立足磁性材料开发创新应用

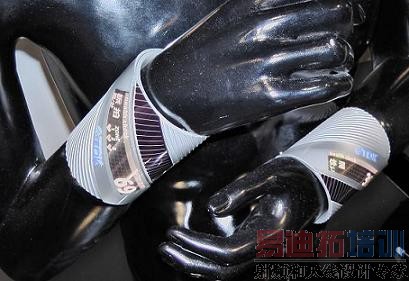

图4:采用有机EL的时尚手表。
