揭密:展讯三卡三待技术细节及演进规划

录入:edatop.com    点击:

三卡三待芯片及方案架构

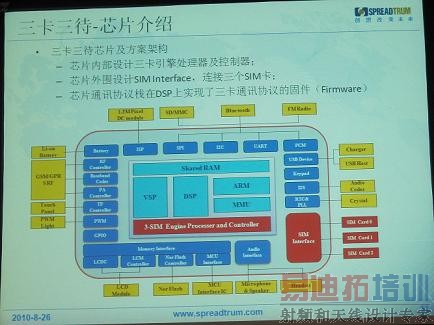

SC6600L7芯片内部集成三卡引擎处理器及控制器;芯片外围集成SIM Interface,连接三个SIM卡;芯片通讯协议栈在DSP上实现了三卡通讯协议的固件(Firmware)。软件方面,三卡三待软件采用展讯Feature Phone的软件平台Mocor平台,保证了软件版本的稳定性、继承性、开放性。GUI上增加了所有三卡相关的界面和应用。陈杰峰表示,“SC6600L7三卡三待手机解决方案继承了展讯SC6600L2的全部性能特性,还增加多卡处理器及控制器模块;同时,还拥有丰富的外围接口,具备全功能第三方硬件扩展能力。”(如图)

揭密:展讯三卡三待技术细节及演进规划

此外,展讯还为客户提供了卡座优化设计方案,以及如何利用PCB的宽度与长度设计三个SIM卡座+T卡。至于功耗方面,陈杰峰称,“功耗会比双卡双待高一点点,比如在单卡单待移动卡的情况下,双卡双待平台功耗为1.99mA,三卡三待平台功耗为2.00mA;在多卡多待(移动+移动)的情况下,双卡双待平台功耗为3.39mA,三卡三待平台功耗为4.89mA;在多卡多待(移动+联通)情况下,双卡又待平台功耗为3.80mA,而三卡三待平台的功耗为5.40mA。”他接着又解释,“但是,在通话与播放多媒体功能时,两个平台的功耗差别甚微。”

不过,据SIM卡控制器厂商上海艾为电子CEO孙洪军表示,目前SC6600L7支持三卡三待时,外围还需配一颗SIM卡接口控制器,“大友的三卡三待手机中就采用了我们的AW6302双卡双待驱动芯片,这个项目几个月前就开始秘密进行研发,艾为一直在积极配合展讯进行相关电路的调试。现在这个消息正式发布,我们不用再为保守这个秘密而憋闷了。”他兴奋地说道,“AW6302累计出货已达2.4亿片,HBM高达8KV的ESD能力,已全线进入MTK、展讯、高通、英飞凌和联芯等多个平台。现在展讯推出三卡三待方案,AW6302有望老树开新花,焕发新的青春活力啊。”

按展讯的规划,今年的二、三季度是产品研发完成,进入量产的阶段,将推出多款机型,在印度和非洲进行场测,主攻这两个地区的出口市场;今年四季度,进入大规模推广阶段,场测地增加中东,东南亚国家,出口将大规模面向亚洲、非洲和中东;明年将是快速发展阶段,将在全球进行场测,协助客户推出种类丰富的三卡三待终端。“我们希望三卡三待功能成为中低端手机的标配,就像现在的双卡双待一样。”陈杰峰表示。

三卡三待将是一个非常不错的卖点,不过,能不能像双卡双待那样普及和标配,要看市场的反馈了。
