UBM官方拆解：挖掘iPad 2与A5内部的秘密
录入：edatop.com 点击：
3. A5处理器的内部
苹果的秘方基本上不是在软件里就是在它的片上系统处理器A5里。我们无法拆解软件代码，但我们可以探索A5。
UBM TechInsights高级技术分析师Robert Widenhofer说：“关于A5的主要印象是它很大，裸片面积大到12.1×10.1mm。而之前的A4处理器采用层叠封装(PoP)，一片内存叠在另一片之上，裸片面积7.3×7.3mm。”
“而A5则是将处理器裸片与一对256MB低功耗DDR2 SDRAM裸片(共512MB)封装在一起，内存很可能支持64bit总线。”
A5处理器上面的初始标示与标示所在位置显示出它很可能由三星代工。不过UBM TechInsights正继续对A5处理器进行分析，请等待更多细节。

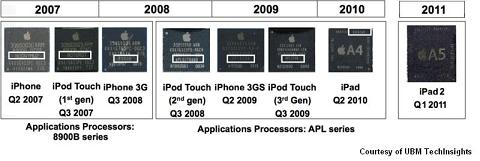

最后是A5与苹果之前所用片上系统的对比表(点击图片查看大图)。
