UBM官方拆解:挖掘iPad 2与A5内部的秘密

录入:edatop.com    点击:
拆解专家们拆开首批零售版苹果iPad 2的时候,它内部的秘密就已经揭晓。下面是来自我们的合作市调机构UBM TechInsights一些照片与分析,揭露了包括苹果最新的A5处理器在内的秘密。

iPad 2采用MDM6600是高通的一大胜利。简单说,高通将英飞凌赶出了苹果的旗舰产品——英飞凌的无线业务现在属于英特尔。

“这不得不让人怀疑英特尔现在是不是悔恨下手太快,刚收购英飞凌无线业务的时候它还是iPhone与iPad的选择。”TechInsights技术营销经理Allan Yogasingam对此评价道。

iPad 2大量采用了之前机型的配件,Yogasingam说:“举个例子,无线数据卡就与Verizon版iPhone 4所用的完全相同。”

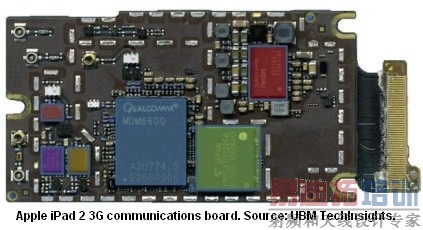

iPad 2通信主板包括以下这些芯片(点击图片查看大图):

-- 高通PM8028电源管理电路

-- Skyworks SKY77711-4电源放大器,用于CDMA、PCS

-- Skyworks SKY77710-4电源放大器,用于CDMA、AMPS

-- Avgo AFI05Z前端模块

-- 东芝Y9A0A111308LA存储器

-- 高通MDM6600多模基带,支持GSM/GPRS/EDGE、CDMA、HSDPA、HSPA、EV-DO
