适用于多种电池类型的高功率充电器控制器

“设计高效的大电流电池充电电路是工程师经常面对的工作，而快速完成该类型电路设计并使其具备极宽的输入和输出电压、广泛适用于市场上的主流电池类型则是一项挑战。” 凌力尔特公司电源产品部产品市场总监Tony Armstrong在介绍新推出的一款高电压控制器和2C USB电源管理器和电池充电器">电源管理器 LTC4000时表示，“我们致力于简化这种电路的设计，最重要的是LTC4000使采用相同的电路拓扑结构、并对不同的电池进行高效充电成为现实。工程师可以举一反三将该电路应用于多种充电应用中，加快设计进程。”

LTC4000的独特之处在于其可以与各种POL开关电源协同工作，无需微控制器，具备宽的输入电压范围，为不同组数、多种类型电池进行高效充电。

LTC4000 能够驱动常用的 DC/DC 转换器拓扑结构，包括降压、升压、降压-升压、SEPIC 和反激式。该器件提供了精准的输入和充电电流调节，并可在一个 3V 至 60V 的宽输入和输出电压范围内运作，因而与多种不同的输入电压电源、电池组和电池化学组成相兼容。

另一个特点是其 采用了一种智能 PowerPath 拓扑结构，当输入功率有限时，该拓扑结构将优先向系统负载供电。LTC4000 通过控制外部 PFET 来提供低损耗反向电流保护、电池的高效充电和放电、以及"即时接通"操作，以确保在插入时可立即获得系统功率，即使所采用的是一个失效或深度放电的电池也丝毫不受影响。外部检测电阻器和精准检测功能以高效率启用准确的电流，从而使得 LTC4000 能够与功率范围从 mW 到 kW 的转换器一起使用。

LTC4000 的全功能控制器可对多种电池化学组成进行充电，包括锂离子电池 / 锂聚合物电池 / 磷酸铁锂电池、密封铅酸电池 (SLA) 和镍电池等。另外，该器件还可通过其 FLT 和 CHRG 引脚来提供充电状态指示。电池充电器的其他特点包括：±0.2% 可编程浮置电压、可选的定时器或 C/x电流充电终止方式、采用 NTC 热敏电阻实现适宜温度充电、自动再充电、用于深度放电电池的 C/10 涓流充电、以及失效电池检测功能。

在Armstrong介绍的一款采用了LTC3786与LTC4000组建的14.4V、4.5A电池充电电路中表示：“3786作为POL的效率约为98%，组建的充电电路的整体效率可达到96%，而且占板面积大幅缩小。需要强调的是LTC4000可支持具有控制引脚的不同公司的POL，以组建符合应用需求的高功率电池充电解决方案。”

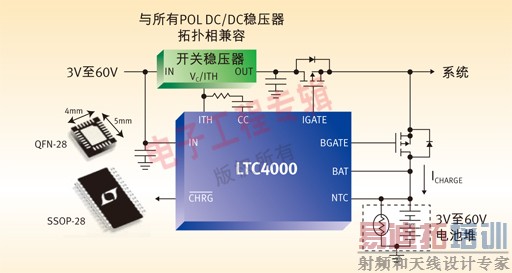

图1：LTC4000可与任何POL协同工作组建充电电路。

图2：Tony Armstrong: LTC4000大大简化高功率电池充电电路设计。
