回顾2013年高交会（上）：日系电子厂商依然占据绝对优势
录入：edatop.com 点击：
东芝1300万像素CMOS图像传感器
东芝

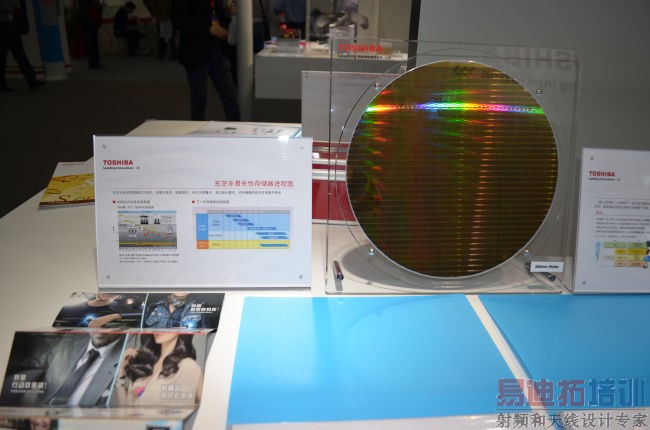

东芝正在利用微细加工技术、多值化技术、贴装技术，针对大容量化、高功能化要求，对存储器的技术改革展开挑战。
东芝Flash Air

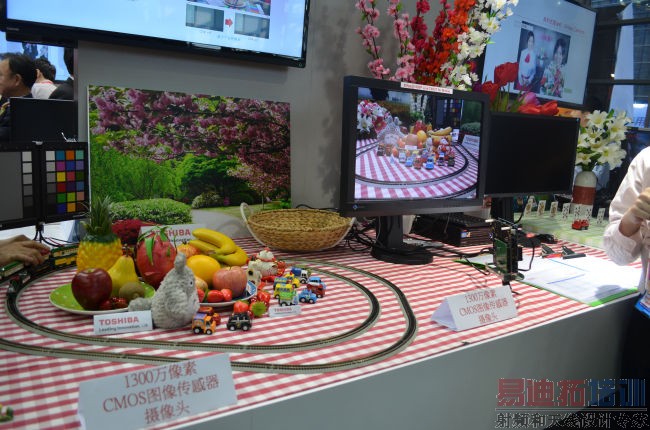

东芝1300万像素图像传感器（BSI）摄像头，可实现高灵敏度、高画质、小型化的技术。此外东芝研发的HDR技术可使对比度较高的拍摄对象接近人类视觉的自然图像，能防止分辨率的劣化。即使是动画，亦能实现高分辨率图像。

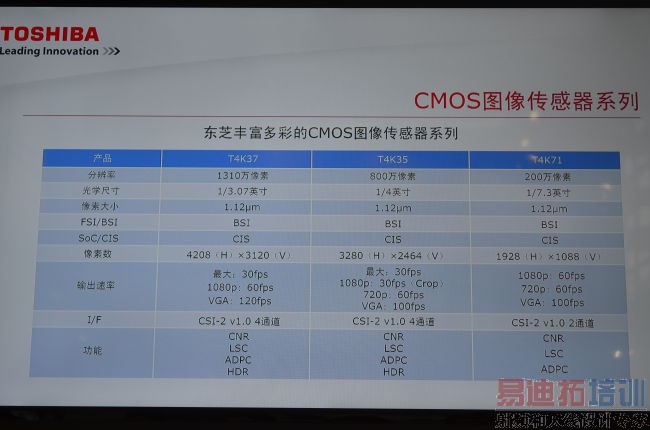

东芝CMOS图像传感器系列，从200万像素到1300万像素分为三个产品系列。

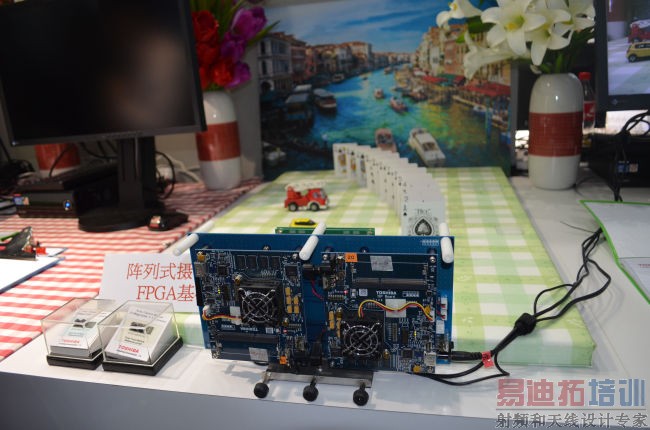

东芝阵列式摄像机FPGA基板，采用500万像素双摄像头。
