拆解小米2A:内部结构不同小米系 引爆NFC应用

录入:edatop.com    点击:

主板部分

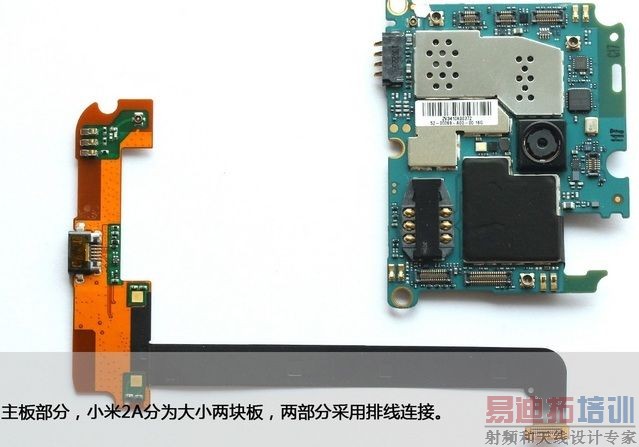

主板部分,小米2A分为大小两块板,两部分采用排线连接。


石墨散热贴纸

主板上带有一层石墨散热贴纸,面积较大,覆盖了大部分主要的芯片部分,能够起到非常好的散热效果。

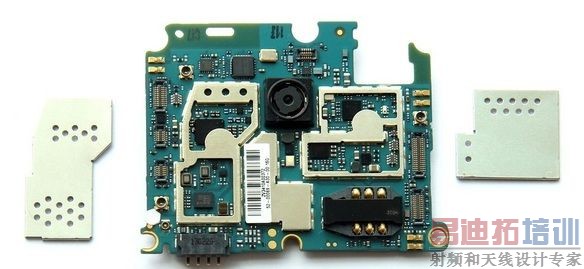

拆除主板屏蔽罩

接下来,翘起主板屏蔽罩后就能看到一些芯片,小米2A的屏蔽罩仅部分可拆除,其余部分直接焊死在主板上,拆卸很困难。
