DCS1800下行80w高效率PA

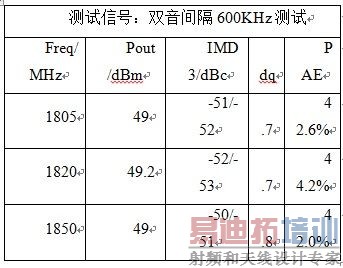

DCS1800下行PA模块在Pout=49dBm时，效率达到42%，IMD3达到50dBc以上，测试数据如下表所示：

测试信号：双音间隔600KHz测试

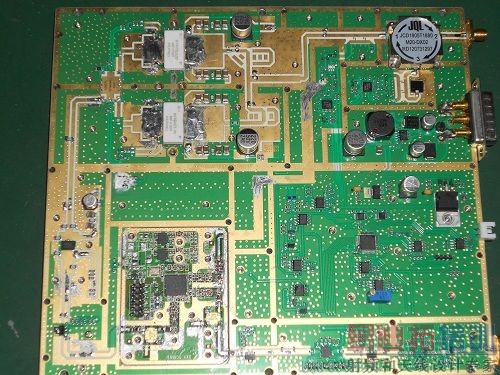

该PA模块采用创新的模拟预失真电路，配合NXP高性能LDMOS BLP7G22-10+BLF6G20LS-110*2 Doherty，结构简单，易于调试。相对于传统的回退和其他形式的预失真放大器，在效率、输出功率、非线性失真、整机成本上具有优势。

该PA模块可以用在传统的模拟直放站60w机型；末级电路稍作修改，就可以成为一个40w的PA模块，用于模拟直放站20w机型；预失真电路去掉之后，又可以成为一款高效率的80w PA模块，用来做数字光纤直放站60w机型，极大扩展了该方案的应用场合，满足多种类型产品的市场需求。

鼎芯能够提供整个PA模块的设计版图、BOM清单、调试注意事项等，缩短产品研发和生产周期，将其快速市场化。此外，该产品采用模拟预失真电路配合Doherty电路结构的形式，提高了产品效率，降低了整机对散热的要求，节约了整机成本，积极响应了国家绿色低碳政策的号召。
