射频捷变收发器为SDR设计注入动力

软件定义无线电(SDR)并不是什么新的概念，但ADI通讯基础设施业务拓展经理解勇认为，真正让人们开始对SDR架构产生兴趣的原因，是面对日益增多的无线标准(LTE、HSPA+、HSPA、CDMA2000、EDGE等)，众多应用/市场OEM制造商迫切需求具备灵活性和可配置性、支持现场升级的统一可编程无线电平台。这样，用户就无需针对每项标准构建不同的芯片，只需构建单一芯片，通过简单的软件修改，即可适应各个市场的需求。

目前，许多OEM厂商仍采用离散器件(放大器、混频器、解调器、ADC/DAC、滤波器等)来搭建所谓的SDR平台，即便使用集成式宽带捷变收发器解决方案，仍然受制于性能、可调带宽、硬件/射频信号链设计和软件开发经验的欠缺，导致产品上市时间推迟，或是无法支持众多应用。为此，ADI日前推出了集多种功能于一体的完整无线电设计方案AD9361，包括FPGA夹层卡(FMC)和广泛的设计资源(Gerber文件、参考代码、Linux示例应用和驱动程序以及设计支持包)以供下载，并联合Xilinx、安富利(AVNET)合作开发基于SDR架构的参考设计。

AD9361集成2个通道的直接变频射频接收器和发射器、模拟滤波，数据转换器，、频率合成器以及系统校准功能，工作频率范围70MHz-6GHz，支持从200kHz-56MHz的通道带宽，据称相比竞争方案，频率范围增加69%，通道宽带增加111%，且具有高度的可编程能力。两个独立的直接变频接收器拥有出色的噪声系数(<2.5dB)和线性度指标。每个接收和发射子系统也都拥有独立的自动增益控制、直流失调校正、正交校正和数字滤波功能，消除了在数字基带中提供这些功能的必要性。此外，AD9361还拥有灵活的手动增益模式，支持外部控制。

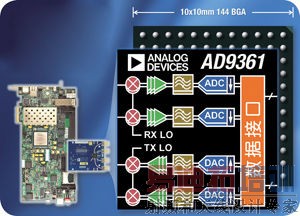

图1：ADI公司AD9361为软件定义无线电设计注入动力。

零中频技术、12位高速ADC和内部集成的超宽频带的频率合成器，被ADI方面认为是确保AD9361实现创新突破的三大利器。以零中频技术为例，该技术目前在手机套片中得到了广泛使用，但应用到基站中目前尚属首次。解勇分析称，制约零中频在基站方面实现广泛应用的最大瓶颈，来自于本身所固有的直流偏置误差和正交误差问题难以克服，从而限制了其性能和应用的发挥。“目前大多数客户所采用的高中频架构存在两大问题：首先，要求ADC和DAC具备相当高的采样速率，导致功耗高居不下；其次，高中频架构在系统平台中缺乏灵活性，不同频段和制式需要不同的外置滤波器，无法真正实现SDR概念。”

由于采用了突破性的零中频方案，AD9361无需外置中频滤波器，就可确保射频信号直接经过ADC采样后，通过可配置抽取滤波器和128抽头FIR滤波器，以相应的采样率生成12位数字输出信号并被送至基带。另一方面，芯片几何尺寸的缩减意味着相同的芯片面积需要具有更多的性能/成本效率，以及更低的功耗，ADI此次在AD9361中特意集成了低功耗、低相位噪声、高宽带的VCO，才使得其能够支持70 MHz-6 GHz的大量宽频应用。

除AD9361之外，ADI还针对防务电子、射频测试设备和仪表、通信和遥测设备、通信基础设施(毫微微蜂窝/微微蜂窝/微蜂窝基站、无线数据上网卡)、通用软件定义无线电平台等不同应用领域，推出了一系列基于AD9361架构的产品组合。
