高效率高谐波抑制功率放大器的设计

0 引言

随着无线通信的快速发展和广泛普及，无线系统标准对收发机的性能要求越来越高。功率放大器作为发射机的主要组成部分，其指标决定着发射机的性能，如效率 决定着整机功耗，线性度决定着整机的动态范围，谐波分量大小又是发射机线性度的度量。传统的功率放大器为了获得较高效率，功放管通常会工作于饱和状态，这 时将有大量的谐波分量产生。如果不对谐波分量加以回收和抑制，这不单会造成能量的浪费，降低了其效率，还会对其他信道的信号造成干扰。

通常功率放大 器为了获得较高的效率和较低的谐波分量都使得功率放大器工作于F类，但该结构需要采用λ/4传输线，占用空间面大，不利于小型化。采用了 低通输出匹配网络设计了一个工作于E类的功率放大器，在11 dBm输入时的2～5阶谐波分量分别为：-19 dBc、-30 dBc、-38.5 dBc、-41.7 dBc。但该结构采用E类放大器，它要求功放管具有较高的集电极击穿电压，这与集成电路发展趋势相违背。采用GaN工艺设计的功率放大器，为了 获得较好的谐波性能，该设计在输出匹配网络中引入了两根开路传输线，但开路传输线的使用使得该方法与现代电路向小型化、集成度高方向发展相违背。

本文提出了一种结构简单、利于集成且具有谐波抑制功能的输出匹配网络，利用该方法采用InGaP/GaAs HBT工艺设计了一个工作于2 GHz频率的功率放大器。测试结果表明，利用该方法设计的功率放大器获得了较高的效率和很好的谐波性能。

1 电路设计

一个典型的功率放大器通常由输入匹配网络、放大电路、直流偏置电路和输出匹配网络组成。然而对功率放大器性能起决定性作用的还是匹配网络。它作为 功率放大器的重要组成部分，任何一个不合适的匹配网络都可能会引起电路的不稳定，导致功率放大器输出功率小、效率低，恶化其线性度。设计匹配网络时，在满 足基本的阻抗变换的同时，还要兼顾到其谐波阻抗，插入损耗以及网络的带宽，最后还需要考虑所设计的网络是否易于实现以及小型化。

1.1 具有谐波抑制功能的输出匹配网络

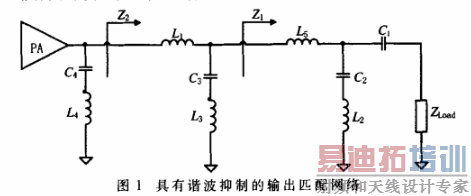

输出匹配网络作为匹配网络中最重要的部分，决定着功率放大器的功率和效率，以及最终功率放大器的谐波性能。文献[6-7]详细说明了输出匹配网络二次谐 波阻抗对其效率的影响，但都忽略了高次谐波的影响。本文设计的输出匹配网络在考虑二次谐波阻抗的同时，还兼顾了高次谐波阻抗，其结构如图1所示。

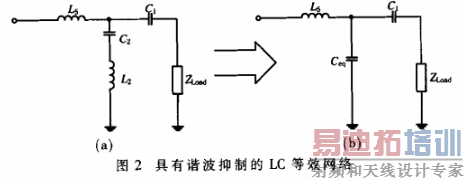

其中C1起隔直作用，L1、C3和L5、C2构成一个二级低通网络，在基频时主要起阻抗变换作用，在高阶奇次谐波处呈现出高阻抗，C4和L4构成一个串 联LC谐振网络，谐振频率为2ω0，其中ω0为基频，使得输出网络在二次谐波处得到一个短路的负载。该结构类似于F类功率放大器[8]，对奇次谐波负载呈 现高阻抗，对偶次谐波负载呈现低阻抗，有利于对功放管的输出电压电流波形进行整形，减小两者之间的重合提高了效率[9]。同时为了对高次谐波能量进行回收 和抑制，在该两级LC低通匹配中加入了两个电感L3和L2，它和C3、C2构成一个串联谐振网络，谐振频率分别为3ω0和5ω0，即分别对3次谐波和5次 谐波进行处理。输出匹配结构的分析如下：对于功放管的负载，它的值大小与输出功率的关系为：

为了获得较好的网络带宽，两级LC低通匹配网络中间级的阻抗为：
