采用MCU控制的蓝牙无线充电系统设计

目前市场上的电子产品层出不穷，各种电子产品的充电器也多种多样，这样既浪费资源，又不利于环保，更重要的是这些充电器不具备通用性，不方便用户的使用。日常生活中，经常会遇到手机、电脑等电量不足，急需充电的情况，而且不可能随时携带充电器，导致手机充电很麻烦。有了无线充电技术就可以在很大程度上减少这种麻烦。因此，设计基于MSP430F149的蓝牙无线充电系统，摆脱以往电线的束缚，解决电子产品充电接口不兼容的问题。该设计具有携带方便、成本低、无需布线等优势，适用于各手持移动设备以及小型用电器，不但环保并且方便了广大的用户。

1 整体方案设计

方案的主要任务是利用MCU MSP430F149控制蓝牙模块，实现蓝牙手机与蓝牙模块的匹配，或者蓝牙模块之间的匹配。通过发射电路的单片机控制AD9851产生PWM波，控制IR2110产生100kHz的方波作为激励信号，驱动功率放大电路放大功率，并且其激励信号频率与线圈设定好的固有频率接近时便产生谐振，能量便可以由发送端向接收端传送，接收到的能量经过整流稳压电路实现恒压输出。当匹配成功后，通过接收电路的单片机控制TP4056充电管理模块实现为锂电池充电，电能充满后给出提示且自动停止充电。并通过电压电流检测模块，实时检测充电时的电压与电流。整个充电过程可以通过按键进行控制，实现蓝牙配对连接、断开和蓝牙关闭功能，并具有液晶显示功能。

2 硬件电路设计

2.1 硬件总体设计

整个系统主要由蓝牙发射与接收模块、磁耦合谐振模块、电压电流检测模块、显示与按键控制模块、充电管理模块、单片机控制电路和系统供电组成。蓝牙发射与接收模块采用BC04MM蓝牙模块；磁耦合谐振模块由AD9851产生PWM波电路、IR2110驱动电路、线圈发射及接收电路和整流稳压电路组成；充电管理模块采用TP4056产生4.2 V/500 mA的恒定电流/恒定电压输出；无线发送部分和无线接收部分的单片机控制电路主要完成蓝牙模块的控制、电压电流的采集和实现按键模块的控制功能等。蓝牙无线充电系统设计框图如图1所示。

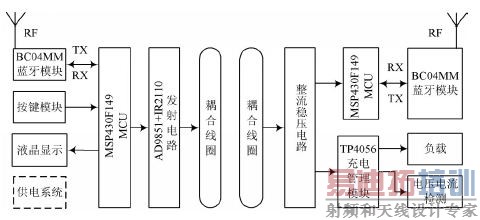

图1 蓝牙无线充电系统设计框图

2.2 蓝牙发射与接收模块

BC04MM蓝牙模块支持UART，USB，SPI等接口，并支持SPP蓝牙串口协议，可以方便与PC机的蓝牙设备相连，也可以实现两个模块之间的数据互通。而且由于体积小、功耗低，可以集成到其他设备中或随身携带。

2.3 磁耦合谐振模块

磁耦合谐振技术是一种以电磁场为媒介，利用两个或多个具有相同谐振频率、高品质因素的电磁谐振系统。该模块是无线充电系统的关键，可分为发射电路和接收电路。其中发射电路由驱动电路和功率放大电路构成。通过单片机控制AD9851产生PWM信号，控制IR2110工作，产生100kHz的方波作为激励信号，驱动谐振功率放大电路。

谐振功率放大电路由IRF540开关管和LC并联谐振电路构成。其中振荡线圈选用直径为3.8 cm，电感值为30μH的线圈，发射电路如图2所示。

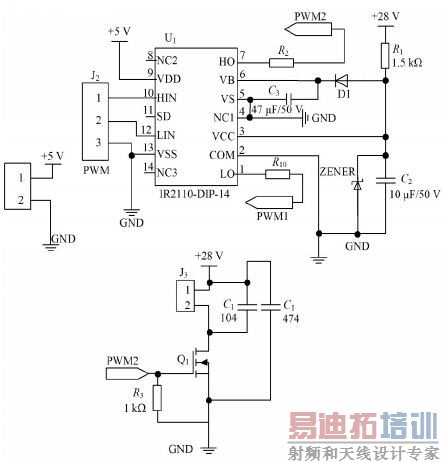

图2 驱动电路和功率放大电路

磁耦合谐振模块中的接收电路由LC串联电路、整流电路和稳压电路构成。LC串联电路中的接收线圈型号与发射线圈相同，当激励信号频率和线圈设定好的固有频率接近时便会发生谐振，能量便可以由发送端向接收端传送。整流电路选用肖特基管SS34构成全波整流电路，将交流信号转化成直流信号。稳压电路由LM2596及其外围电路构成，因经过全波整流后输出电压过高并且带负载时不稳定，所以需要通过LM2596降压实现8V的恒压输出，为后级电路提供稳定的电源。

2.4 充电管理模块

该模块采用充电管理芯片TP4056，该芯片是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，具有充电提示和自动停止充电功能。将该芯片的使能端与单片机上的P5.3脚连接，通过单片机控制该芯片工作，在PROG脚接一个1.5kΩ的电阻接地设定BAT脚的输出电流。通过实际电路测试，BAT脚可实现4.2 V/500 mA输出。
