3.3 天线的设计结果仿真
根据天线的激励分布，通过Elloit的公式设计得到经过副瓣加权的中心开孔非均匀缝隙阵的电气尺寸。在电磁场仿真软件中建立模型进行仿真分析，仿真模型见图6。方向图的仿真结果分别见图7至图9。

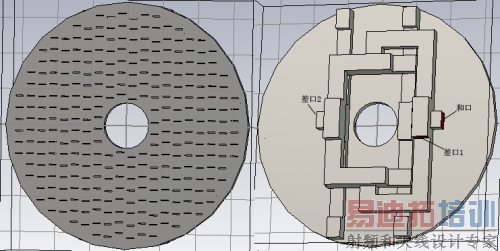

图6 天线的仿真模型（正反面）
图7 天线的立体方向图（和波束）

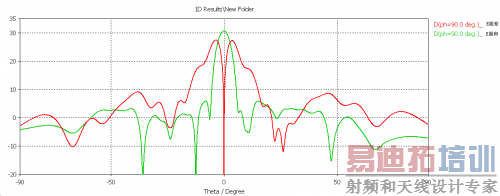

图8 天线E面的和差方向图

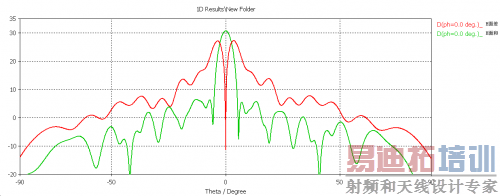

图9 天线H面的和差方向图
仿真结果，在不考虑馈线的损耗情况下，天线的增益可以达到30.75dB。天线E面的和波束宽度为4.6°，天线的副瓣电平不大于-24.9dB。天线H面的和波束宽度为4.3°，天线的副瓣电平不大于-24.5dB。
4 结论
通过对这种新颖的中心开孔的单脉冲缝隙阵列天线的研究和设计，得到了性能优良的天线设计结果，可以用于复合导引头设计中，对于新一代的复合导引头应用具有非常重要的现实意义。
