一种RFID读取器自适应基频滤波器的设计

为了实现该滤波器的精细分辨率定位，内部频率频率由一个8位LTC2630 DAC设定。0V至3V的DAC输出范围确定频率频率在40MHz至100MHz （每位234.4kHz）之间的位置。低通和高通标度比由LTC6602的串行SPI控制设定。

高通滤波器的截止范围为6.7kHz至100kHz，而低通滤波器则为66.7kHz至1MHz.最佳滤波器带宽设置可以透过一种软件算法来调节，而且是数据频率、数据速率和编码的函数。滤波器带宽必须足够窄，以最大限度地扩大ADC输入的动态范围，同时又必须足够宽，以保护讯号跃变和脉冲宽度（正确的滤波器设置确保可靠的DSP卷标讯号检测）。

图三显示一个实例，即滤波器对一个典型卷标符号序列（一个"短"的脉冲间隔，接着是一个"长"的脉冲间隔）的时域响应。低通截止频率设定为等于最短时间间隔的倒数（fCUTOFF = 1/10μs = 100kHz）。如果低通截止频率更低，那么讯号跃变和时间间隔将失真得无法识别。高通截止频率的设置更加定性而不是具体。

高通截止频率必须低于最长时间间隔的倒数 (就所示实例而言，高通 fCUTOFF < 1/20μs)，而且要尽可能地高，以降低接收器的低频噪声 (基频放大器以及下变频相位与幅度杂讯)。图三的下半部分显示该滤波器的总体响应 (低通加高通滤波器)。

比较具 10kHz 和 30kHz 高通设置的滤波器输出，10kHz 输出的讯号跃变和时间间隔对于检测符号序列而言是足够的 (在 RFID 环境，噪声将重迭在输出讯号上)。总的来说，提高低通 fCUTOFF 和/或降低高通 fCUTOFF 意味着，以增大滤波器输出噪声为代价"提高"讯号跃变和时间间隔的"质量"。

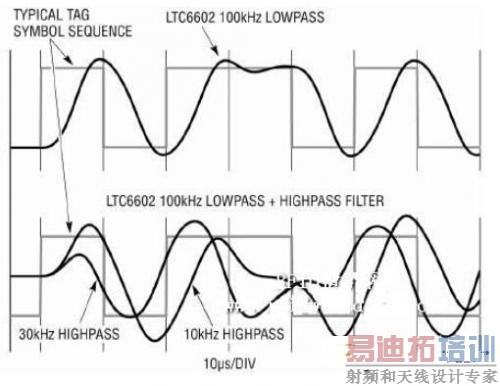

图三 滤波器对卷标符号序列的瞬态回应

结论

LTC6602 双通道带通滤波器是一种可编程的基频滤波器，适用于高效能 UHF RFID 读取器。在软件控制下使用 LTC6602 能够在单询问器物理设置时以高数据速率工作，或者以多询问器或密集询问器物理设置工作时，能实现最佳卷标讯号检测。LTC6602 是一种非常精小的 IC，其采用 4mm x 4mm QFN 封装，而且可透过并行或串行控制编程。
