波尔威基站天线结构设计方案

录入:edatop.com    点击:

3.2  馈电网络

波尔威基站天线完全采取了一体化的设计理念,将天线内部的辐射源/反射源/分配网络/接头和尾纤全部做在一块母板上。辐射源馈电采用微带线结构,最大限度减少焊接点和可动部件,确保天线使用寿命超过15年。

波尔威公司天线在全球使用的统计结果发现,天线因发生故障需要返修的比例小于0.02%。很多厂商的天线内部结构为独立单元构成,辐射源馈电采用同轴电缆方式,存在较多的焊接点和可动部件,增加了天线发生故障的可能性。

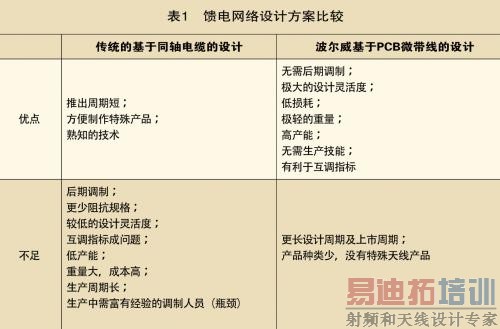

另外,波尔威天线的安装过程全部由机器完成,当天线批量生产时,能够确保所有天线的电气性能指标完全一致。其他厂商天线的安装基本由手工制作完成,当批量生产时,无法保证所有天线的电气性能指标一致,因此经常出现同一批天线的验收测试结果偏差较大,有时甚至导致部分天线被退货。波尔威天线馈电网络设计方案与传统天线产品的比较见表1。



3.3  移相器

波尔威移相器采用滑动介质设计,基于阿尔贡A E D T技术,始于1 9 9 6年。其设计简洁,不含可动金属部件,在最小化互调风险的同时实现低损耗,可提高单位长度上天线的增益。

3.4  三频、双频天线设计

缝隙耦合贴片和移相器技术带来了优异的多频天线设计方案(各频段独立电调、使用集成滤波器、重量极轻),其简洁的设计不仅有效消除内部电磁干扰,也极大地减轻了自身重量。

3.5  反射板

波尔威复合结构反射板在减轻重量、提高机械强度以及改善辐射性能方面做了重大改进。如图1所示,在±6 0°方向上水平分量与垂直分量的差异复合结构反射板比普通结构反射板提高了2 . 5   d B,前后比在180°方向由25.3  d B提高到32.1 dB。

3.6  外罩与反射板

天线外罩有两种结构设计:拉伸铝板+  PVC(或ASA) 外罩和钣金结构+ GRP 外罩。大多数天线外罩形式为"管状"体+顶盖,底部设有出水孔以排出天线内部冷凝水。波尔威产品所采用的外罩材料均通过各种环境的长期实践检验,使用寿命在15年以上,且外形结构在设计阶段通过风洞测试加以验证,能很好地消除风负荷和风力矩。

3.7 天线支架及安装

波尔威天线可调下倾角支架型号是统一的,适合波尔威公司所有各型号的天线,不会在物流/供货/现场安装方面造成麻烦。其他厂商天线支架型号较多,要根据天线型号和用户要求配套,物流、供货、现场安装方面容易混乱。

波尔威天线下倾角可调支架不但可实现垂直倾角调节,而且可以进行水平角度调节和墙面安装,不需专用工具。某些厂商的天线墙面安装支架为特殊类型,不能实现水平角度调节。

4 结束语

波尔威在天线设计上遵循严格的设计规范,其本身也是设计规范的引领者。除了在设计各阶段拥有完善的验证流程,生产中也具有严密的测试手段及质量控制方法。所有这些措施使得波尔威天线具有业界领先的低退换率和高质量保证,赢得了广大客户的信赖。
