100MHz带宽的经济型矢量信号源新选择

由于对更大带宽的持续需求，更高数据速率和更宽带宽的调制方案越来越普遍。测量设备厂家因此设计了更宽带宽，更多调制模式还有更多其他特性的矢量信号源，但也带来了更昂贵的定价。

Signal Hound用了另一种方法，其他厂家为极高的性能而不惜成本的时候，Signal Hound的矢量信号源VSG25A提供了良好的性能但只需要极低的价格：$495 。VSG25A的频率范围从100MHz到2.5G，功率从-40dBm到+10dBm，并有100M的调制带宽，覆盖了通信的大多频段和ISM（902 到928M以及2.4G到2.5G）。频率低端可以工作到80M，但是幅度精度降低了，用以覆盖FM广播频段。VSG25A通过USB供电，重130g， 可方便的装进口袋。

图1、VSG25A用户界面

特性

VSG25A的软件是免费的，用以实现VSG的全部性能，API能实现软件完全一样的所有功能，软件工程师可以完全实现AM /FM，脉冲，多音，ASK，FSK，QAM和任意波形。友好的API（见Figure1）可以很容易的进行自动测量。

图2、1GHz的Pi/4 DQPSK信号测量的EVM为0.61%RMS均值

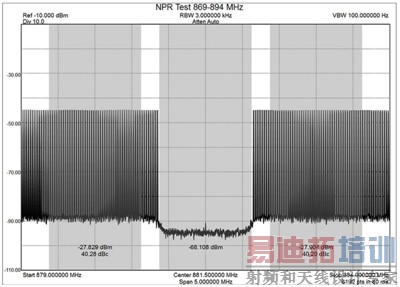

图3、VSG产生的 多音NPR信号

数 字域产生的AM和FM波形是很精确的，正弦波调制的FM在整个谐波失真上典型的都在0.02%以下。脉冲调制典型的上升沿和下降沿分别为3.5和 2.5ns （在2450MHz上测量值），脉冲宽度可从6ns到25ms，即使是6ns的脉宽，其脉宽的分辨率典型值依然优于0.1%， - VSG25A可以产生个6.01ns的脉冲，就像产生6.00ns的脉冲一样的容易。开关比典型值优于50dB，对于许多应用来说足够了。占空比可低至 0.00025% （脉冲周期<= 1s）或可高于99.9% （关断时间>6ns），这对很多测试来说通常是足够了。

数字调 制是内置的，虽然不支持特定的协议，但是协议背后的调制都有的，包含ASK, FSK, GFSK, OOK, MSK, GMSK, BPSK, DBPSK, QPSK, DQPSK, OQPSK, pi/4 DQPSK, 8-PSK, D8PSK, 16-PSK, 16-QAM, 64-QAM 和256-QAM。码率从4KHz到45MHz都支持，含升余弦和根升余弦滤波，并有可选的滚降滤波。一个Pi/4 DQPSK EVM的典型值小于1% （RMS均值，见Figure2）。支持基本的序列 （01,0011,00001111），PN7 和PN9。
