如何调节滤波器各 件以提高降噪效果？

添加这种电容并没有彻底解决问题，因为必须按照如下两个标准对 C_diff 进行调节：

1、差动截止频率必须足够高，以远离信号带宽，从而实现充分的滤波稳定。

2、差动截止频率必须要足够低，以将共模噪声降至可接受水平，让仪表放大器 CMRR 能够实现剩余噪声抑制，最终达到可以接受的 SNR。方程式 5 给出了进行这种调节的一般原则：

方程式 5

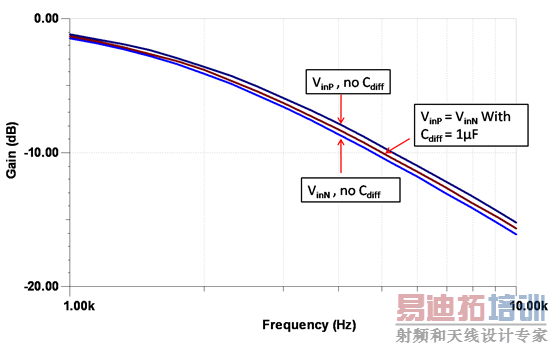

图 6 显示了 V_inP 和 V_inN 曲线图与无 C_diff 和 C_diff = 12 1 碌'> F 时两种频率的对比情况。请注意，没有差动电容时，INA333 的输出大小有差别。这种差别被放大至输出，成为最终降低 SNR 的噪声。C_diff = 12 1 碌'> F 时，V_inP 和 V_inN 之间的差最小。

图 6 Cdiff = 0 和 Cdiff = 1 12u'> F 时，V_inP 和 V_inN 的曲线图

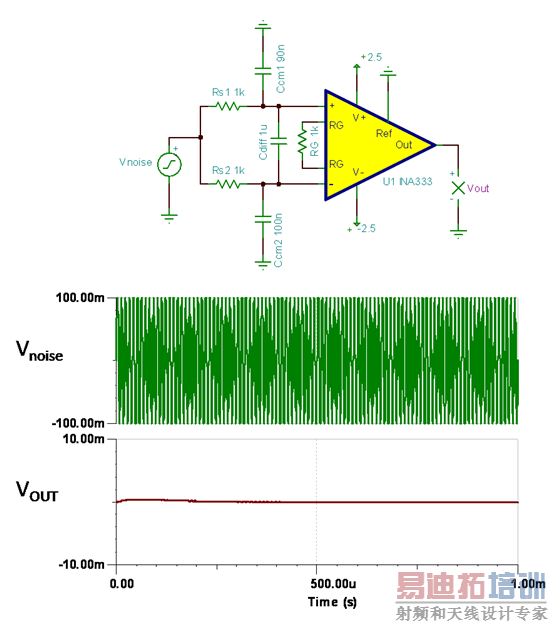

图 7 显示了 C_diff = 12 1 碌'> F 时 INA333 输出的总噪声性能改善情况。

图 7 INA333 使用 C_diff 时获得改善的噪声滤波仿真情况

总之，安装于仪表放大器前部的低通滤波器应该有一个差动电容，且其大小至少应比共模电容高 10 倍。这样，通过减小 C_cm 不匹配的影响，让共模噪声变为差动噪声，从而极大地提高滤波器的效率。
