如何调节滤波器各 件以提高降噪效果？

这种输入不匹配 (?C) 形成截止频率误差，使共模噪声 eN 差动进入 INA 输入，之后被增益输出，成为误差电压。方程式1-3显示了到达输入端的共模噪声量：

        方程式 1

  方程式2

       方程式3

假设传感器信号 Vsensor 的频率远低于所有共模滤波器的噪声截止频率（即f_C ≥ 100*f_sensor），并且 R_S1 = R_S2，则转换为差动噪声信号 (e_IN) 并成为 V_IN 组成部分的共模噪声信号 (e_N)大小为：

 方程式 4

方程式 4 进一步表明，通过向 INA333 注入一个 100 mVpp、100 kHz 共模误差信号，且1.6 kHz 滤波器截止频率 RC 不匹配为 10% 时，其所产生的误差如下：

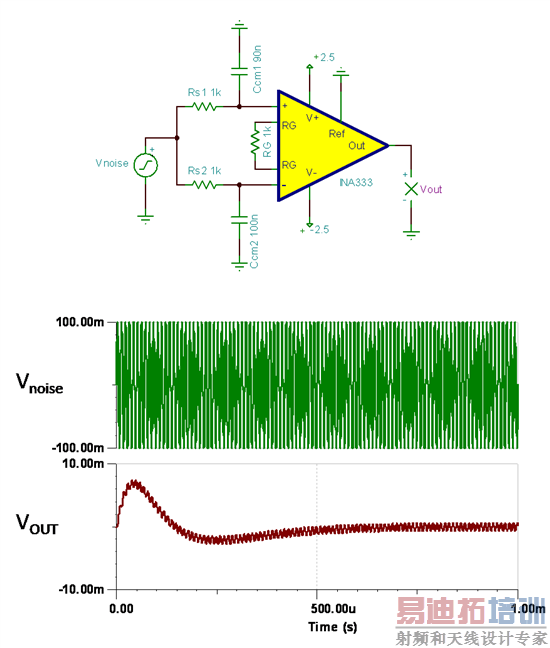

图 4 共模滤波器 RC 不匹配引起的 INA333 输出误差仿真（增益为 101）

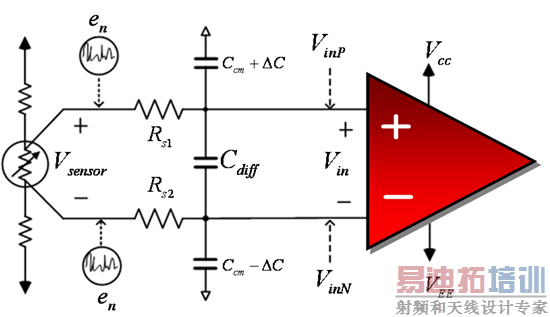

图 5 显示了一种更好且更常见的输入滤波方法，其改进是在仪表放大器输入之间添加了一个差动电容 C_diff。

图 5 添加差动电容 (C_diff) 提高共模噪声抑制效果
