实现模拟/RF设计复用？ADI实验室电路开始大显身手

在电子设计中，模拟/RF设计一直是最让设计师头疼的部分，传统上，模拟射频器件供应商一般只提供器件的datasheet以及若干参考设计，但 是，要让器件运转正常，设计师需要更多实际电路的评估和测试，这方面需要时间和经验的积累，也是非常耗费精力财力的，有没有什么办法让设计师可以加快这方 面的设计呢？或者能实现模拟射频电路的复用？ADI的实验室电路给出了一些探索。

"ADI的实验室电路不同于参考设计，是更接近实际应用的 电路。"ADI电路工程师胡生富在接受电子创新网采访时表示，"我们ADI提供实验室电路也是想把经过验证的，成熟的电路提供给工程师，让工程师只进行简 单地的评估和测试后就可以投入到系统设计中去，从而加速他们的设计。"

ADI是这样定义实验室电路的：

1、经过构建和测试可以确保功能和性能的电路设计。
2、借助ADI公司众多应用专业技术，解决了多种常见的模拟、RF/IF和混合信号设计挑战。
3、配有完备的文档，易于学习、理解和集成。模拟设计需要的是经验的积累；
4、新增实验室电路包括原理示意图、物料清单和布局文件。
5、大多数新电路提供评估硬件。
6、如需要，还可附带Linux器件驱动。

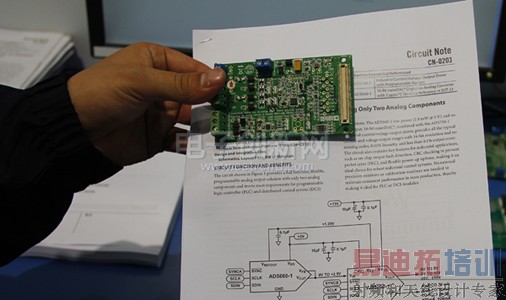

仅需使用两个模拟器件的灵活的PLC/DCS模拟输出模块

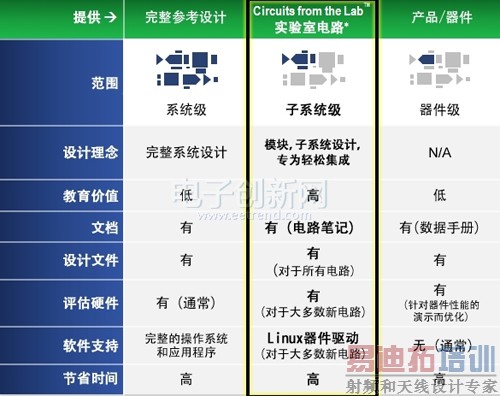

可以看出，ADI的实验室电路已经不是简单的一个电路，而是试图通过文档打包的形式把ADI的模拟经验进行复用和传承。它更像一个可以移植的子系统，下面这个图表揭示了ADI实验室电路和参考设计以及器件的区别。
