基于DDS技术和单片机设计的射频信号干扰器

2软件设计

AD9852的控制一般采用SPI口，普通的MCS51单片机不带SPI 13，需要用P1 13模拟SPI口，并提供IOUD CLK和FSK信号。

AD9852 提供了5种工作模式：Single tone、FSK、Ramped FSK、Chirp、BPSK。Single tone模式输出单一频率，Ramped FSK模式和Chip模式可以产生扫频信号，本设计采用Ramped FSK模式，输出频率的波形如图4所示。

图4 Ramped FSK模式输出波形

图5软件主程序流程图

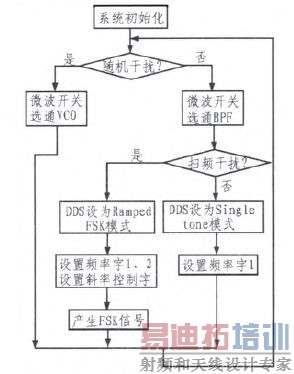

单片机软件主程序流程图如图5所示。单片机通过微波开关来选择随机干扰模式或点频干扰，扫频干扰模式，通过向DDS写控制字来控制DDS的输出模式。对式(3)进行变换得到频率控制字：

K_F=f₀ × 2^N/f_c (5)

例如，输出频率为16.0 MHz时，K_F = 46 190 765 408928=(2A02A02A02A0)₁₆。

3测试结果

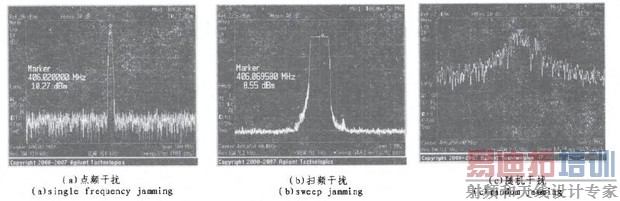

对干扰器的3种干扰模式分别进行测试，得到的结果如图6(a)~(c)所示，其中图6(b)是使用频谱仪的最大保持功能记录到的频率扫描轨迹。测试结果满足要求。

图6测试结果
