开阔场地的辐射发射测量

大多数环境信号可以被消除，剩余的环境信号幅度值非常低，这些残余信号产生于频率的改变，即它们对应在迹线1上的频点和在迹线2上的频点发生了变化。

一 条迹线分成5000点的话，每个点代表54 kHz的频带宽度。点数对于消除环境信号非常重要。如果选择的点数过少，被测设备信号与环境信号间隔过近时，可能被当作环境信号删除。另一方面，如果选择 的点数过多，一旦环境信号的频率微小改变，可能对应两条迹线上的点就不同了，这样两条迹线相减时该环境信号点就不能被消除。这种情况通常发生在调频站 （FM Stations）。如果仔细观察迹线3，会发现有些信号显示出幅度值变低很多。这些信号点就是在迹线1和迹线2上对应的频率有变化。而在迹线1上采集到 的被测设备信号的幅值几乎没有变化或者仅有很小的变化。

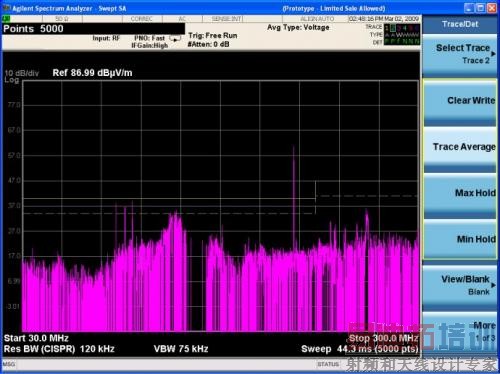

图7、关闭迹线1和迹线2后的显示

关闭迹线1和迹线2后，更容易看清楚余留的信号。被测设备信号很容易被识别。所有其他信号都低于限制线或裕量线。

图7中的迹线，在某些情况下，会显示超过屏幕底部。这是由于计算出的功率差是负值，超过了测量显示范围。下一步是保存结果，进行准峰值或平均值的最终测量。

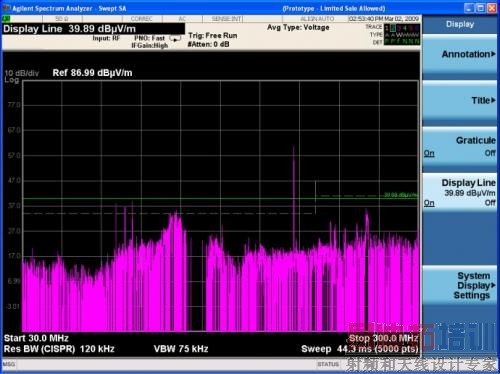

图8、显示线和被测信号迹线

显示线用于采集被测设备信号。高于显示线的信号记录在峰值列表里以进行下一步分析。通常显示线位于限制线或裕量线处。注意，不是迹线上所有的信号都来自于被测设备，它也有可能是迹线1或迹线2未能同时采集到的信号。

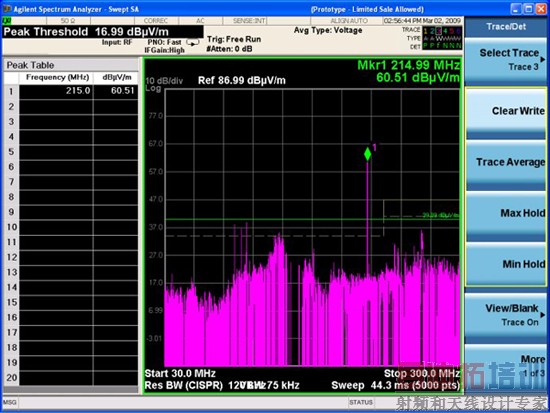

图9、被测设备信号的峰值列表

识别出需要进行下一步分析的信号，记录在列表里并保存为.csv文件。调回文件，使用规定的检波器测量这些信号点的幅度和频率，记录结果列表并保存，可用于以后再次测量。如果存在不满足规范的信号，需要对被测设备重新设计和重新评估。
