开阔场地的辐射发射测量

录入:edatop.com    点击:

下面简要总结了从频谱显示中消除环境信号的过程:

1.在转台上搭建好被测设备并按照规范设置好天线
2.连接信号分析仪和天线,加载校正因子,选择规范要求的限制线,保证噪底和限制线之间的灵敏度足够,通常至少有6 dB。否则,需要增加一个低噪声放大器提高灵敏度。
3.打开被测设备电源并观察频谱显示。调整截止频率来减小扫宽,直到频谱显示大约25或30个信号。注意,此时的频谱包括了环境信号和被测设备信号。增加迹线平均数以减小噪声。保存该频谱为迹线1。
4.关闭被测设备电源并保存该频谱为迹线2。
5.使用迹线加减功能,本例中即计算功率差,用迹线1减去迹线2得到迹线3。迹线3上的信号包括了被测设备信号以及出现在保存迹线1和迹线2期间的任何信号。
6.将迹线3上的信号的幅度和对应频率一一记录下来,用于进一步分析。
7.转台旋转90度,再次重复步骤3至6。把所有测量结果保存在一个大表中。
8.检查保存的测量结果,如果信号幅度高于限制线,放大该信号,并进行一次"measure at marker"测量。保证其准峰值测量结果低于限制线。

2.6.1、消除环境信号的具体步骤

消除环境信号的过程采用一台现代中档信号分析仪,在经济型中档信号分析仪上也可以实现。

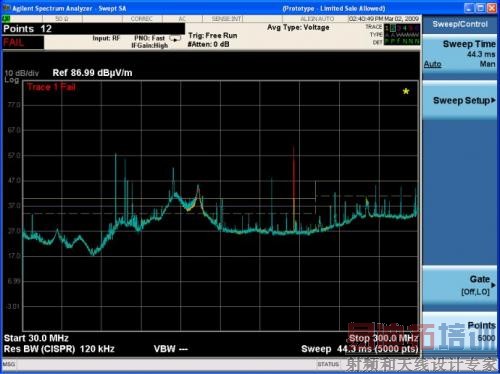

下面显示的是,10米法双锥形天线满足规范EN55022的测量限制线。连续减小截止频率到只显示大约20个信号,其中包括被测设备信号。

2.6.1.1、同时显示环境信号和被测信号的频谱

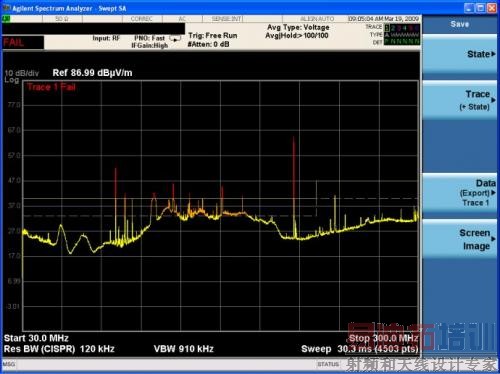

图4(迹线1)显示的频谱既有环境信号又有被测设备发出的信号。采用迹线平均以使得显示迹线平滑化。本例中采用了100次迹线平均来降低噪底,并稳定环境信号。这是已经消除了环境信号,仅留下被测设备信号的迹线。

注意周围环境随着信号衰落不断变化。信号幅度可能随时间改变。当该迹线被存储后,如果环境信号幅度减小或者完全消失,那么这一环境信号可能显示为一个被测设备信号。

图4、被测设备信号加上环境信号



图5(迹线2,蓝色)显示的是当被测设备电源关闭时的环境信号。也是100次迹线平均以减小噪声和断续性信号。用迹线1减去迹线2。如果一个环境信号出现在迹线2上但没有出现在迹线1上,结果会出现一个负值的尖峰。这个负值尖峰是由于减法导致的。

图5、环境信号

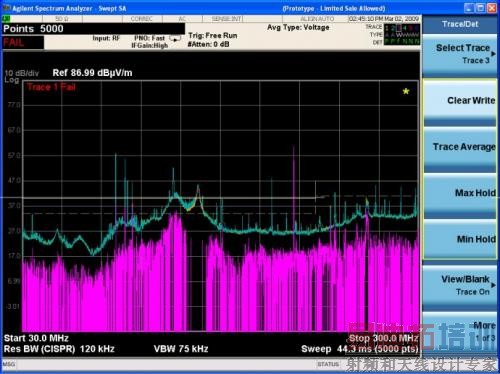

从 迹线1中减去迹线2,采用的是信号分析仪具有的计算功率差的功能。功率差功能使用运算符Operands。定义迹线1为Operand 1,迹线2为Operand 2。迹线1减去迹线2,得到迹线3,是两者的差。这时,迹线1处于静止(View)模式,迹线2也处于静止模式,而迹线3处于激活(clear write)模式。

图6、被测设备信号和环境信号迹线减去环境信号迹线
