开阔场地的辐射发射测量

对信号列表进行操作，例如用标记信号、删除信号的功能可以将信号列表减少到只有被测设备辐射信号和在两次扫描中的某次没有出现的环境信号。

操作过程非常简单，第一次扫描，被测设备电源未打开，记录信号列表；然后打开被测设备电源，进行第二次扫描，再记录信号列表；搜索两次扫描都记录到的重复信号。这些重复信号就是两次扫描都出现过的环境信号。图2显示了标记出重复信号的信号列表。

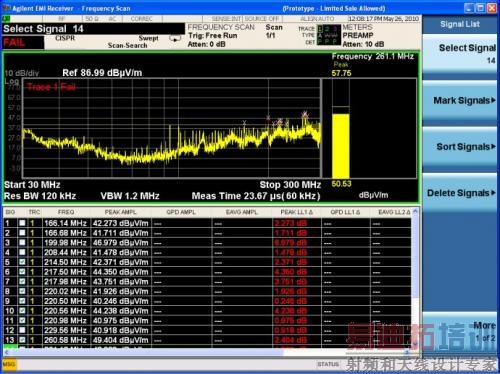

图2、标记重复信号

删除重复信号，剩下的信号就是被测设备信号和在两次扫描的某一次未出现的环境信号。图3显示了删除重复信号后剩下的信号。

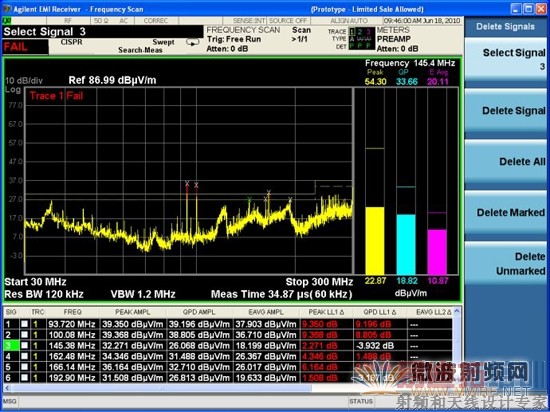

图3、删除重复信号后剩下的信号

2.6、从显示的频谱中去除环境信号

进 行EMI测量的根本目的是辨识出被测设备的辐射信号，去除其他无关信号，因为一旦所有被测信号能被辨识出来，再执行准峰值或平均值测量，即可确保所有被测 设备辐射信号能通过规范规定的限制。如果信号分析仪没有上述的信号列表功能，也可以使用先进分析（Advanced Analysis）功能来去除显示的环境信号。

下述方法取决于现代信号分析仪的功能，必须具有足够的数据点以保证宽带扫描的频谱分辨率。数据点越多，信号未被采集的可能性越小，显示的幅度比期望值更低。

消除显示的环境信号的原理相当简单。一条迹线中包含了环境信号和被测设备信号，另一条迹线中仅包含了环境信号，两条迹线做减法，即可得到仅有被测设备信号的信号迹线。

尽管原理很简单，但真正实现过程还是比较复杂的。最终目的是获得一组可疑的被测信号，再进行准峰值检波或者平均值检波的重新测量。

成 功的关键是分而治之。图4中的迹线显示出很多的被测信号和环境信号之间间隔非常近。频谱仪的频率精度决定了在屏幕上能显示间隔多近的一组信号。如果频率精 度很低，那能分辨出的信号需要间隔比较大。而如果频率精度相当好，则可以分辨出间隔非常近的信号。另外，扫描宽度越大，信号看起来越接近。
