COMSOL5.0版本中射线光学模块介绍

最新发布的COMSOL5.0 版本中，新增了用于电磁模拟的射线光学模块。这个可选的附加模块包括几何光学接口，可用于模拟波长远小于模型最小几何实体时的电磁波传播。几何光学接口包含多种特征和可选设定，并且完全支持多物理场仿真。

几何光学、波束包络，或全波电磁场?

COMSOL Multiphysics 中有三个用于电磁波传播的产品：射线光学模块、波动光学模块，以及RF 模块。让我们来看一下这三者的不同之处。

全波电磁场

RF 模块和波动光学模块均提供电磁波，频域接口，通过有限元方法（FEM）求解全波形式的麦克斯韦方程组。这就需要有足够细化的有限元网格来解析电磁波，如下图所示。

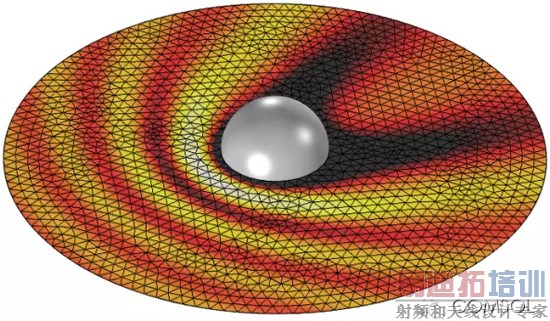

金属球散射的全波仿真。电场强度的变化要求在所有部分都使用细化网格。

本方法适用于以下场景：我们所感兴趣的解在各方向上都有明显变化，且长度尺度与波长相当。

波束包络

波动光学模块也包括电磁波，波束包络接口，可用于求解全波麦克斯韦方程组的修正形式，同样也使用了有限元方法。波束包络公式需要一个缓慢变化的近似波矢作为输入项。该公式求解的是缓慢变化的电场振幅，而非电磁场本身。

定向耦合器的波束包络仿真。电场强度的逐渐变化支持在该方向上使用非常粗化的网格。

波束包络公式的优势在于，可以在传播方向上使用非常粗化的网格。它的局限在于，波矢场必须近似均匀，或在整个模拟域内缓慢变化。不过，在诸如光纤或定向耦合器等的一系列重要光学器件中，情况的确如此。

几何光学

射线光学模块包括几何光学接口，其中将电磁波作为射线处理。它所用的并非有限元方法；相反，它通过求解位置和波矢的一组常微分方程来追踪经过模拟域的射线。虽然必须对射线经过的域进行网格剖分，但可以使用非常粗化的网格。只需在曲面使用细化网格。

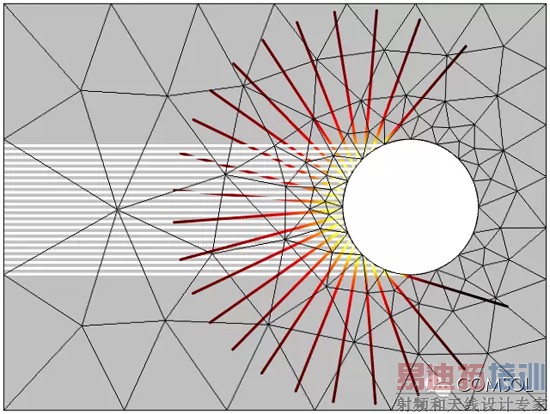

圆柱体平面波散射的几何光学仿真。经过曲面反射后，射线强度减弱，波开始发散。除了曲面边界，都可以使用非常粗化的网格。

射线光学模块包括哪些内容？

射线光学模块会追踪光线在不同介质内的传播，同时会考察在边界处的各种不同行为。可以考虑依赖于波长的介质折射率。也可以计算光线的强度、相位和极化，以及它们在光线经过不同介质和穿过边界时的变化。

现在让我们来深入了解可以模拟的不同物理现象。

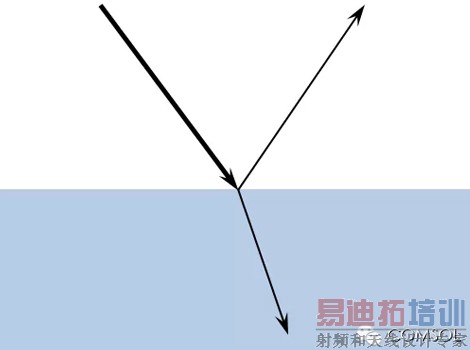

介电界面处的折射与反射

当一束光通过均匀折射率的介质时，会沿直接传播。当光线经过不同折射率材料之间的界面时，部分光线会发生折射、部分会发生反射。该行为受斯涅耳定律和菲涅尔公式支配，射线光学模块会在不同材料之间的界面处自动处理。

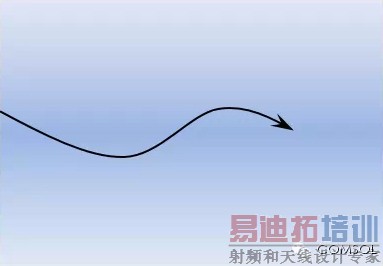

光线穿过拥有渐变折射率材料时，会发生弯曲

光线传播通过非均匀折射率介质时，会向折射率相对较高的方向弯曲。这种渐变折射率行为可简单通过将折射率定义为平滑、随空间变化的函数来模拟。射线光学模块继承了COMSOL Multiphysics 中用于创建随空间变化材料的强大工具。

例如，射线光学模块案例库的Luneburg 透镜实例模型中，就将折射率简单定义为sqrt(x^2+y^2+z^2)。此外，您可以从文件中将空间分布介质定义为查找表，或更为壮观地定义为另一个物理场量的函数，例如n = f(T(x,y,z))，其中n 为折射率、f 为某个函数、T(x,y,z) 是COMSOL Multiphysics 传热仿真中计算得到的随空间变化的温度场。这方面的更多内容，将在未来的博客中详细介绍。

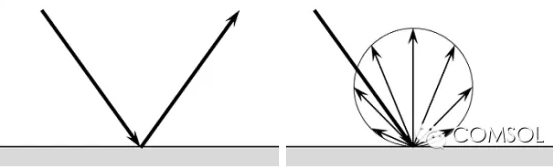

一束光线的镜面反射(左)和漫反射(右)

在边界处，光线可以无阻碍地传播通过边界，就好像边界完全透明一样；也可以完全被吸收；或者被反射。在光无法穿过的材料表面处会发生反射，可以是镜面反射、漫反射，或二者的混合。镜面反射发生在高度抛光的金属表面，而其他大多数表面所发生的是漫反射。

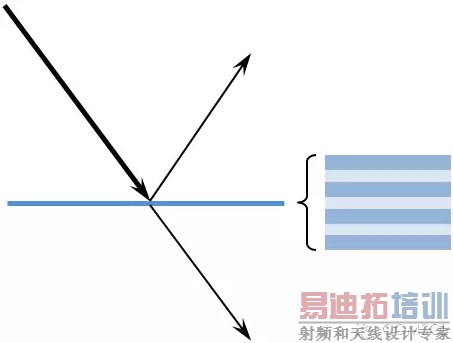

通过薄(可能为多层)介质层的反射和透射

也可以模拟由不同材料层组成的结构，比如介质镜或抗反射涂层。这些可通过向边界添加一个或多个薄介质层节点来模拟。然后可以计算通过多层结构的有效反射和透射系数，而无需直接模拟每一层。这在抗反射涂层、多层模型中进行了展示。

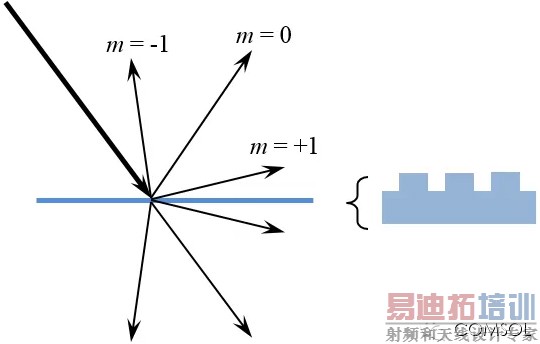

来自光栅的不同衍射级的反射和透射

另一方面，对于边界平面内带有周期性波长标度变化的结构，可以通过光栅边界条件模拟。衍射光栅的结构中有周期性变化，可以将一条射线分解并衍射为不同的射线，这被称为衍射级。也可以通过全波公式计算光栅的特征，同时像在衍射光栅模型中介绍的那样，将其作为一个输入。

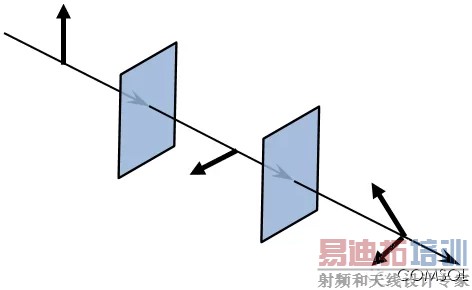

光线的极化会随着它穿过不同的光学元件而改变

最后，边界条件可用于控制光线的极化。用于模拟线性起偏器、线性和圆形波延迟器、理想消偏器，以及带有任意Mueller 矩阵的光学元件的边界条件，可被表示为边界条件。这些条件在线性波延迟器模型中进行了演示。

光线本身可以从域、边界以及任何用户指定的点上入射到模型中。光线可以呈球形、半球形或圆锥形分布。也可以通过指定地球上的一个位置来模拟太阳光照射。除了光线路径、强度和极化，如需要也可以计算相位。这使得我们可以计算表面光强和干涉模式。这方面的例子包括模拟一个碟式太阳能收集器，以及计算迈克耳逊干涉仪的干涉模式。

射线光学模块中不包括哪些内容？

射线光学模块不直接考虑与尺寸和波长相当结构的相互作用。

例如，分析如下图所示的菱形金属物体平面波散射。如果波长与物体尺寸相当，那在物体周围会有明显的衍射，物体背后的区域将被照亮。同样，入射到波长尺寸狭缝上的平面波会发生明显的衍射和展宽。对这些效应中任何一个的模拟都需要波动光学模块或RF 模块中的全波方法。

菱形物体向各个方向散射电磁波(左)散射体背后也有明显的照亮，入射到狭缝的平面波(右)将展开。两张绘图的颜色都显示了电场模。

另一方面，几何光学方法不考虑这些衍射现象。代表平面波的射线在表面发生镜面反射，将不会照亮物体背后的区域。穿过狭缝的射线不展开。如果光波长远小于物体尺寸，这些都是有效的近似。

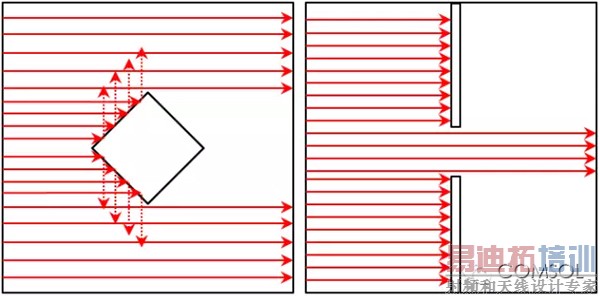

通过几何光学方法分析平面波中的菱形对象(左); 穿过狭缝的平面波(右)未发生任何衍射

现在，射线光学模块暂时也没有考虑依赖于光强的折射率。不过，正如BK-7 光学玻璃中的自聚焦模型中所示，这类问题可以通过波动光学模块的波束包络公式解决。

总结及下一步

射线光学模块的完整功能均已通过案例库模型展示，您可以在我们的软件或在线案例库中找它们。

如果您有兴趣使用射线光学模块来满足你的任何模拟需求，请与我们联系。
