逻辑分析仪计量
中国国内每年销售逻辑分析仪大概一千万美元,但是能够完整计量逻辑分析仪参数的单位却不多。一般的计量单位只能做到门限精度的计量,而不能进行逻辑分析仪真正需要计量的参数:最大时钟/数据速率的计量。下面以安捷伦的16950B高端逻辑分析仪模块为例,介绍最大时钟/数据速率的计量方法。
1.几点说明:
1)计量的目的是确认仪器的参数达到或好于规范指标,并不是计量出具体参数值。
2)只测试某些通道,而不需要测试逻辑分析仪的每一个通道,一般一个POD(1个POD有16个数据和1个时钟通道)测试一个通道即可。
3)需要使用Eye Finder功能,确保仪器能够达到采集最高信号速率的目的。
4)配置逻辑分析仪时使用双边沿采集模式。
5)计量时间间隔:每2年计量一次。

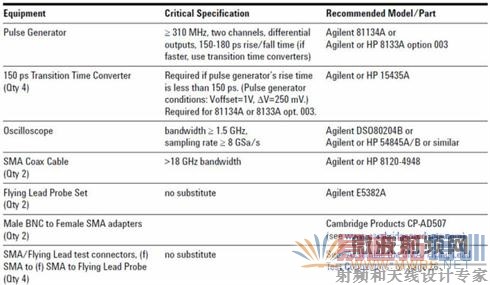

2.设备/仪器要求
计量逻辑分析仪需要用到:高精度脉冲码型发生器(如81134A),示波器(如DSO9254A),和其他时间转换器、电缆、夹具等。

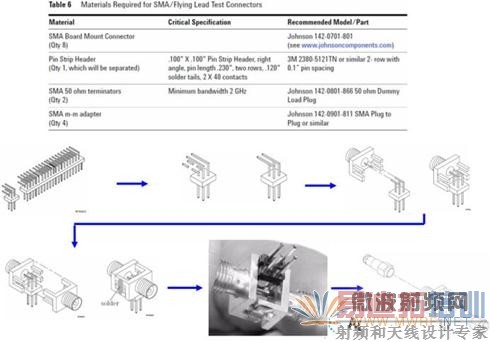

3.夹具的制作
为了能够用逻辑分析仪的飞线探头探测脉冲码型发生器发出的脉冲信号,需要自制测试夹具,以让飞线探头能够探测。夹具的自制过程如下:

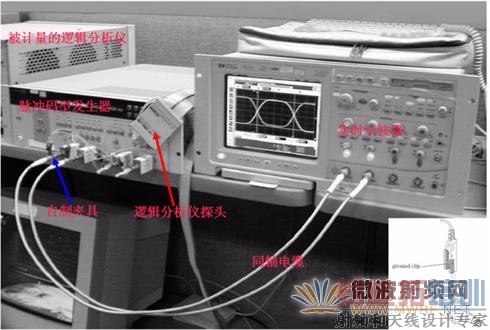

4.测试设备/仪器连接
脉冲码型发生器通道1的连接:脉冲码型发生器输出通道1连接上时间转换器(把边沿变缓),时间转换器输出端连接上夹具,夹具通过同轴电缆连接到示波器。
脉冲码型发生器通道2的连接:输出通道2连接上时间转换器,转换器连接上夹具,夹具连接到50ohm匹配负载。
逻辑分析仪计量

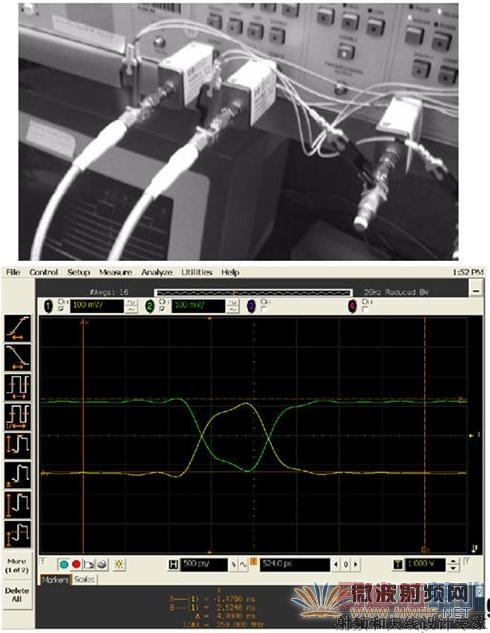

5.设置脉冲宽度:在脉冲码型发生器上设置脉冲宽度,同时用示波器观测。
以300Mbps计量指标为例:
设置脉冲宽度到850ps,观测示波器的显示值。改变脉冲宽度,以致于示波器在1V处的测试结果为850ps-70ps(70ps是示波器的测试不确定度和水平分辨率)。
如果使用老的54845A示波器,测试不确定度是+-((0.007%* Δt)+(full scale/2x memory depth)+30ps)=+-30.15ps。水平分辨率增加5ps。增加35ps测试冗余度(margin)。
如果使用DSO80204B/90204A,时间精度更高达到0.0001%,测试不确定度更小。
最终调整脉冲码型发生器,直到测试结果为780ps为止。

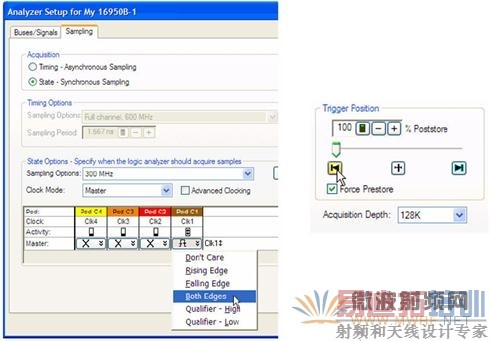

6.设置逻辑分析仪软件

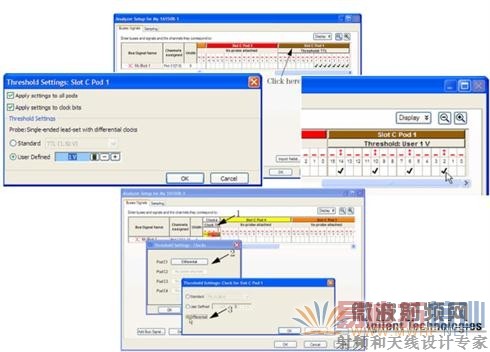

在逻辑分析仪的使用软件界面上进行信号设置。

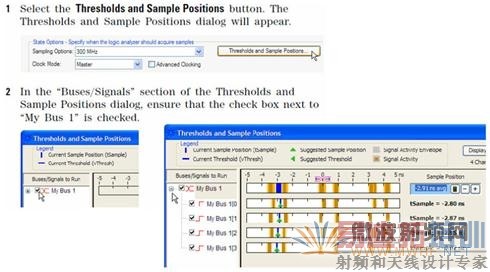

7.运行Eye Finder
8. 查看测试结果
9.测试其他Pod和其他数据速率指标
10.生成测试报告
