频率计工作原理

录入:edatop.com    点击:

频率计是测量频率或时间间隔信息的仪器,精度高,价格低,设计独特。只利用计数器即可实现高精度的测量,可见当初发明者的聪明和智慧。

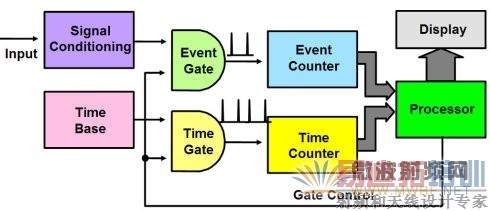

频率计结构框图

图1   频率计结构框图

从图1的频率计结构框图中可以看出,频率计包括几个部分:
1)信号调理部分
2)事件门和时间门
3)事件计数器和时间计数器
4)处理器和显示器
5)时基电路

图2是频率计测试时间间隔的原理:对开始点和结束点之间的时间段内统计脉冲的个数,从而计算出时间间隔数值。

频率计测量时间间隔的原理

 图2   频率计测量时间间隔的原理

图3是频率计测量频率的原理:计数器统计时间门内的脉冲个数,从而计算出频率值。

频率计测量频率的原理

图3   频率计测量频率的原理

作者:安捷伦科技专家 孙灯亮
