脉冲码型发生器工作原理

录入:edatop.com    点击:

脉冲码型发生器是典型的用于数字波形和数字信号产生的信号产生仪器,可产生的信号:
·按要求的脉冲信号
·高速时钟信号
·方波
·灵活的串行或并行位码型和数据流

脉冲码型信号参数定义

脉冲码型发生器提供对所有脉冲参数的完全控制,这些参数如定时、电平和沿,见下图所示。它可用于设置连续或触发的脉冲流,具有适应最富挑战性应用的灵活性。可按特定应用的需要调整所有参数。与任意波形发生器不同的是规定的最高频率不是采样率,而是矩形波输出的最高频率。

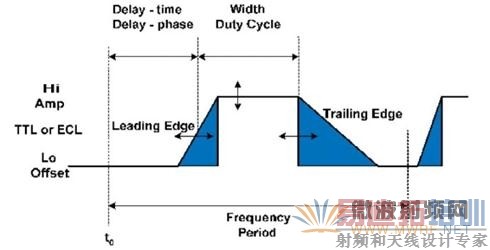

图1  脉冲参数定义

码型数据和PRBS

脉冲码型发生器不仅能产生如前所述的简单脉冲、突发和连续脉冲流。其码型能力还能产生数据信号。这一
多功能性是数字器件测试应用的关键,例如对于符合性测试。

码型模式中可实现与传统脉冲产生模式对信号输出同样的完全控制。它允许产生无数量限制的数据信号,包
括标准不归零(NRZ)信号,或具有可编程脉冲宽度和对时钟信号附加延迟的数据突发。

除用户定义数据信号外,还能产生标准的伪随机二进制序列(PRBS)。建立用户定义位码型、标准符合性
数据和PRBS的能力使脉冲码型发生器成为适应如下应用的理想信号源
·受激励的眼图测量
·串扰测量
·一致性测试
·抖动测试
·信号完整性测量
·接收器灵敏度测试

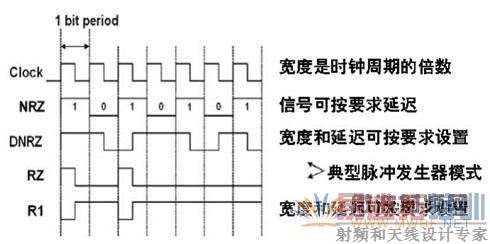

图2   码型/数据/PRBS的信号参数

脉冲码型发生器提供产生数字总线器件测试所需数据包的所有工具:集成码型编辑器,PC 基图形增强数
据和码型管理软件,分段循环特性和硬件产生PRBS。
因此工程师能迅速洞察他们的数字总线器件— 包括用于如下总线的器件:
· USB 2.0
· Serial ATA
· PCI Express
·Firewire 和其它
这些工具可用于容易地执行所有测量,从物理层表征、信号完整性和抖动测量到全面的标准一致性测试。

脉冲码型发生器的抖动产生能力

抖动插入能力可用于抖动容限测试。81133A 和81134A 的目标应用包括物理层表征,以及信号完整性
和抖动测试。81134A 还是推荐用于PCI Express和Serial ATA 一致性测试的解决方案。注入方法:使用延迟控制输入和外调制源,通过修改抖动大小和形状进行加压或应力测试。

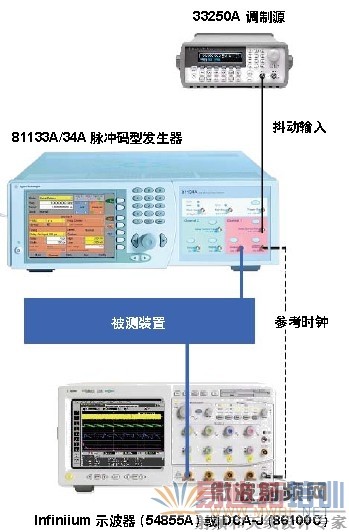

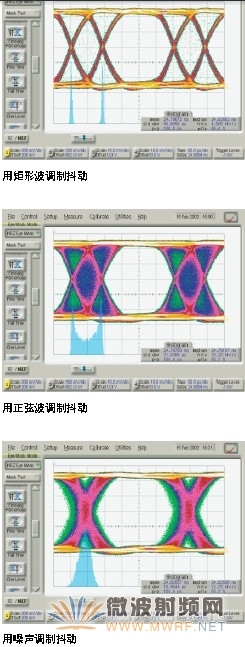

图3   抖动注入方法和结果

脉冲码型发生器电路结构

脉冲码型发生器电路结构原理如下图所示,包括时钟产生部分,内存和逻辑部分,信号形状控制部分。

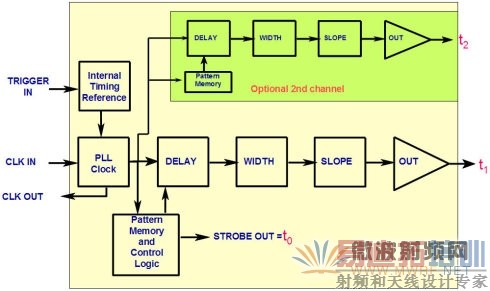

图4   脉冲码型发生器电路结构原理
