你从未听说过的3D微波技术

录入:edatop.com    点击:

你从未听说过的3D微波技术

当3D电影已成为影院观影的首选,当3D打印已普及到双耳无线蓝牙耳机,一种叫"3D微波"的技术也悄然而生。初次听到"3D微波",你可能会一脸茫然,这个3D微波是应用在哪个场景?是不是用这种技术的微波炉1秒钟就能把饭煮熟?

O M G!

我觉得很有必要给大家科普一下!

先来讲讲它的使用场景吧:

曾有问卷调查发现:人们宁可忘记带钱包,也不能落下手机。手机已成为我们生活中的必需品,但这个必需品也常常出现一个让我们头疼的状况,那就是:没信号!

你从未听说过的3D微波技术

举个例子,当你身处深山老林时迷路了,想要使用手机求救时却发现手机没信号,那种无助只有你自己知道;

更严重的是当我们遭遇地震灾害时,现有的光纤通信系统已瘫痪,受灾区无法与外界联系,若想要顺利救出受灾群众,救援指挥团队只能另辟蹊径;

大家都知道,"光纤通信"是维持手机、电脑等移动终端传递信息的关键。那在光纤无法覆盖的空中、海上、人烟稀少的荒芜地带,我们就需要使用"卫星通信"来进行信息的传递。

你从未听说过的3D微波技术

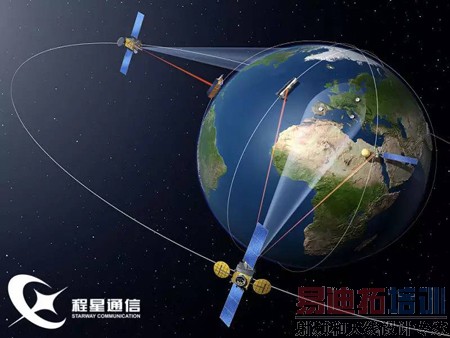

卫星通信简单的来说就是将我们移动终端的信号发射到卫星上,再通过卫星传递到接收方。

卫星是在远离地球3万6千公里的高空中,若想将移动终端上弱小的信号发射到卫星上,就必须使用功率放大器将其放大。而这里所提到的"3D微波技术"正是可以使功率放大器性能大大提升的新技术。

3D微波技术是利用全新的三维设计理念替代传统的平面设计技术,通过对电磁场理论的深入理解,以立体设计的方式解决平面电路无法实现的高效率功率合成难题。

它克服了传统的平面合成损耗高、体积大的缺点,首先将输入的微波信号转换成空间分布的场结构,然后通过分布在空间场内的三维天线阵列将能量传送给场内的三维芯片阵列,再通过一个对称的天线阵列将放大后的信号合成到输出端,这样保证了很高的合成效率,可以高达90%以上。

该技术不仅可以应用于卫星通信市场,还可以应用于国防电子的通信、雷达和电子对抗领域。

广州程星通信科技有限公司是国内唯一一家以3D微波技术为核心的微波设备供应商。依靠此核心技开发的功率放大器和变频模块具有体积小、重量轻和效率高等优点,尤其适用于我国卫星地面站的移动终端。

听完上述讲解,大家应该对3D微波技术的概念有了初步的了解。但3D微波技术的技术特点是什么呢?总的来说有3点:

1、相控阵列技术在发射机领域的延伸

相控阵技术源自于军用雷达装备,它是为了解决传统微波器件的发射功率低、传播距离有限这个难题而诞生的。它通过大规模的天线阵列,把很多低功率器件的能量有效的合成在一起,实现总功率的高效叠加,达到很高的功率等级。

3D微波技术就是将相控阵列技术巧妙的应用在发射机领域,将阵列天线技术移植到波导腔内,使得有一个集中的输出端口。作为发射机使用,可以应用于系统的任何位置,具备非常大的灵活性。

2、低损耗的合成媒质替代了高损耗的合成媒质

传统的平面合成采用微带线进行合成,微带线的优点是平面化,易于生产,但是微带线的缺点也很明显:损耗大。因此用微带线进行合成就相当于是在一个高损的环境中进行合成。

而3D微波技术是通过天线阵列使得信号在波导腔内的空气中进行合成,由于空气本身没有损耗,因此合成的媒质是低损的,这样合成效率就可以得到大大的提高。

3、三维的立体结构,提高了效率

就好像传统的道路是平面化的,在车辆很多时效率就会低下。通过建造三维的立交桥,就可以大大的提高整体的效率。3D微波技术也是如此,通过三维的天线阵列的分布,让信号传输与合成的效率大大提高。而且立体的三维结构,更为充分的利用了全部的空间,可以使得发射机模块整体的体积和尺寸大大缩小,满足移动性强的设备对于空间的要求。

程星通信的技术带头人贾鹏程博士首创的宽带3D微波技术发展至今已有10多年历史,无论是技术性能还是产品应用上都非常成熟。在未来,程星也将致力于以3D微波技术为核心,开发出更广泛、更全面的产品,让你随时随地都"有信号"!
