hfss怎么画贴片天线同轴端口?

录入:edatop.com    阅读:

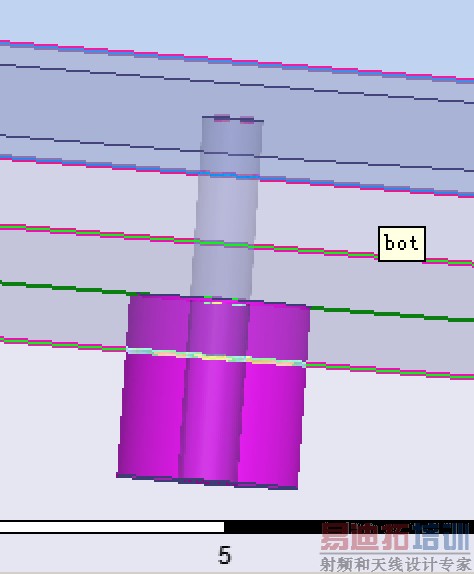

我是这么画的,但是仿出来vswr 5000多,我怀疑是端口画错了。我用的是lumped port,因为wave port报错。

airbox 我从接地层开始往上会报错,从更下面开始加就没事,必须这样吗?

还有,我画的模型是双端口的,方便调节左旋右旋,设置的时候一个设port另一个不设对吗?还是说最好直接删掉不用的同轴端口?

看不到你的积分线呢,airbox不可以和地共面。双端口就画两个port嘛,至于用哪个在结果中设置。


积分线就是从探针外径到同轴线。端口在结果中怎么设置?不是加了port画了积分线就有激励了吗?可以同时加两个port吗?

不是的,结果中可以控制HFSS——Fields——Edit Sources,可以选择不同端口的幅度和相位。

谢谢,顺便问一下,对于我这个同轴线,积分线是不是设置在任意的径向上就行?

恩 应该是的 至少我仿真的时候没什么差别

找到原因了,果然不能用lumped port。wave port要设置在airbox边界上才不报错

我怎么觉得lumped port也是可以用的 只是用法不同
