CST色散的仿真扫参的问题

录入:edatop.com    阅读:

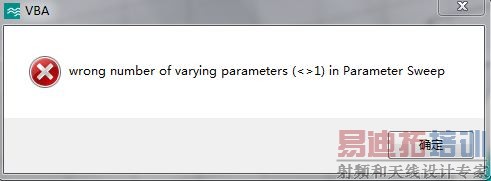

用本征求解器算色散曲线,得到色散后为什么不能进行其他参数的扫参!!出现下面的报警



你好在吗有事麻烦您 急

给出模型文件

大神帮忙看看!!

附件: Kashangxing28.zip (32 K)

不好意思,才看到回复,明天帮你看看。

有本征求解就有曲线

刚看了你的模型,根据CST提示的情况来看,你的模型存在以下问题:

1. 你之所以不能算,是因为你设置angle为100,但你扫参的时候没有包含100。我用扫参的方法,试了45和90这两个值,没有报错,可以计算,但还存在以下问题。

2. Eigenmode solver does not support lossy metal materials. The lossy metal materials will be treated as PEC.
本征模求解器不支持有损金属材料。有损金属材料被CST当作PEC处理。

3. Parameter Values:phase = 90
Eigenmode solver results:
ModeFrequencyAccuracy
1 62.53796 GHz4.186441e-010
The lowest Eigenmode frequency is greater than the upper frequency range limit. Please check the frequency range.
当phase = 90时,本征模的第一个模式的频率为62GHz,大于你设置的频率范围(60GHz)。

另外,我能问几个问题吗?
1. 你的BEo设置磁导率为6.8,这是什么材料,为什么要选这种材料?
2. 你的helix还设置了热导系数等一些和热传导相关的参数,是用微波对这种材料加热吗?
3. 你关注的频率范围高达60GHz,请问这个是用来做什么的?

谢谢大神您的回复:
1.BEO即氧化铍材料,这是和实际中采用的材料一直,行波管的夹持杆多为BEO,BN
2.helix也是和实际中材料一直选的的是钼!!
实际上我关注的频率范围是26.5---50GHz!

不知道您还有什么指示!!

楼主在吗?我想问下ResultWatch怎么设置?
