ADS匹配电路仿真
录入：edatop.com 阅读：
ADS中怎么由原理图：

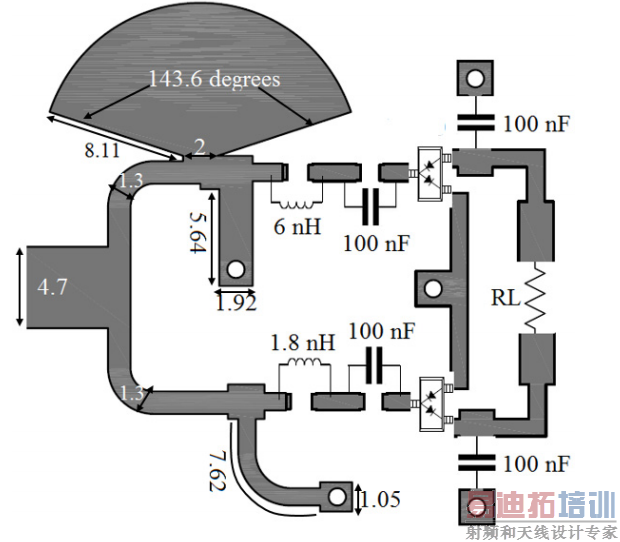

仿真得到版图：
？
其中介质基板为Duroid 5880，介电常数2.2，厚度1.575mm，Matching Circuit1源阻抗为50欧，对应的f=1.8GHz时，负载阻抗为16.4-j*153.5欧，f=2.5GHz时，负载阻抗为10.7-j*90欧，请问怎么同时匹配这两个频率得到版图中的扇形结构?
仿真得到版图：
？
其中介质基板为Duroid 5880，介电常数2.2，厚度1.575mm，Matching Circuit1源阻抗为50欧，对应的f=1.8GHz时，负载阻抗为16.4-j*153.5欧，f=2.5GHz时，负载阻抗为10.7-j*90欧，请问怎么同时匹配这两个频率得到版图中的扇形结构?
没有板材、板厚...你慢慢猜吧，不陪了。
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
