S11参数的求助

我看出猫腻了... 带通滤波器- 离信号源(port_1)最近的那一段就是高频区 (因为 T=1/F)

两个图是一样的啊，楼主到底是要说明啥问题？详细点嘛

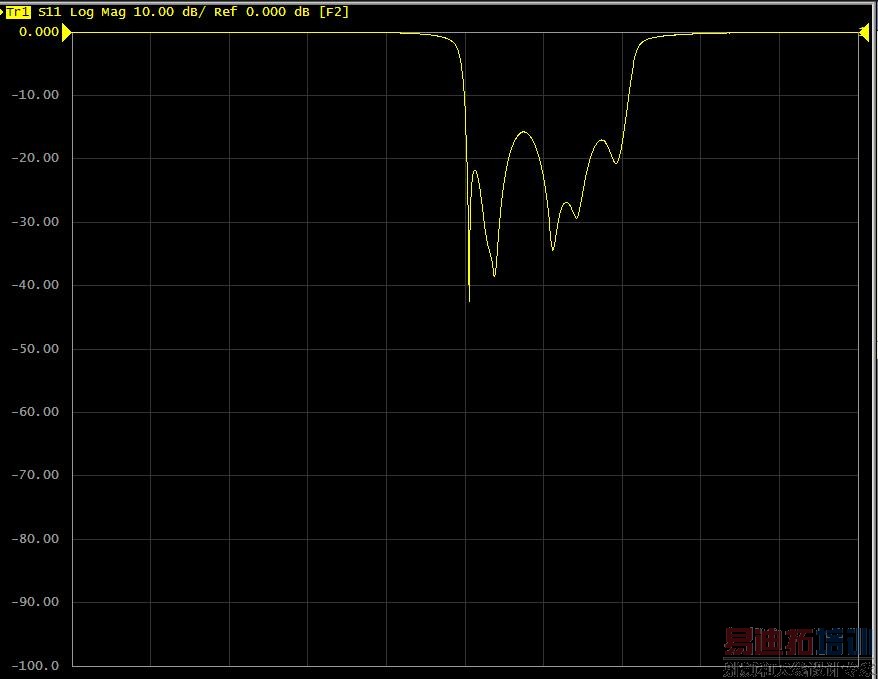

发错了，两个图是一样的，我想表达的是如何使S11右边峰值的插损降低，或引起插损升高的原因

大神，有什么办法可以降低S11，或引起S11不低的原因？

就是高频区的元件要调试间隙或是组合。最准确的方式就是使用Smith chart tuneing。(这样才会知道是电抗、容抗的趋势，再加以修正)

明显是带通滤波器，多节的，耦合参数所对应的模型的尺寸没有匹配好，要重新调节变量参数

我勒个去，究竟是问插入损耗还是回波损耗，为什么贴了S11的图去问S21？

插损升高的原因很多啊，S11没有调好，腔体Q值偏小，频率偏了。

我问的是回波损耗S11啊，求降低S11的方法或引起S11偏高的原因
