新手上路，照着论文仿的共面波导馈电的矩形介质谐振器天线，结果有两个谐振点，求大神

学习学习

论文看不见，可否转成acrobat pdf ?

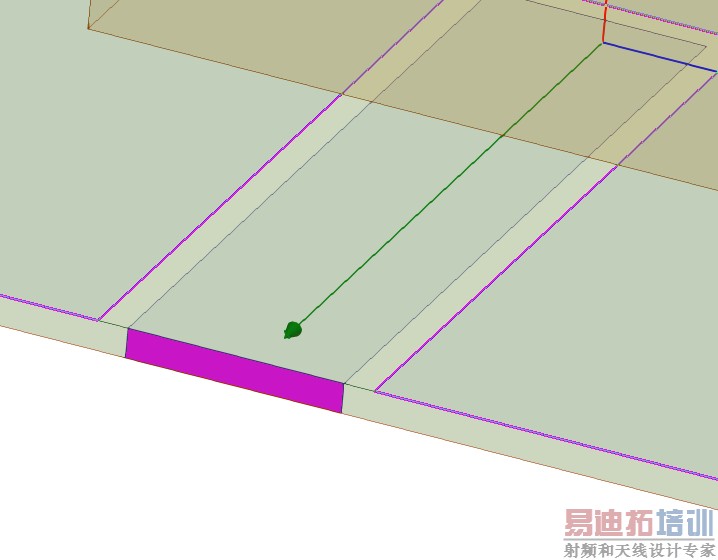

HFSS的激励端口设置你要再仔细理解。( 如果是圆极化设计有两个极点是正常的 )
E/H 表面分布请使用 (选取面、切面 + Field Overlays + E or H)

没想到，居然有人回我。真是不好意思，现在才看到你的回复。我不知道怎么把CAJ转换PDF。这是在知网搜索的原论文。
题目：
矩形介质谐振器天线在无线通信中的应用与测量

张博涵武汉理工大学

麻烦帮忙看看

所以...与我当初的想象是相符合的。(圆极化、双频设计、宽频设计...会出现两个极点是正常的现象!)
http://wenku.baidu.com/view/3366f03283c4bb4cf7ecd1cf.html
至于如何看E-Plane、H-Plane? 参考我之前的回文内图片。

但是我仿出来的频率工作在2.48——2.54GHZ。原论文是2.4——2.48Ghz。我也照着论文优化了空气层厚度hg,l1,l2...等等。频点偏移也并不明显。调不到2.4GHZ----2.48GHZ。（我又发了个帖子，自己瞎凑了个结构，结果也不好。麻烦指导一下，如果我想我设计一款介质谐振器天线【WLANE频段】，需要哪些理论支撑啊。我目前结构都是瞎想，具体尺寸计算什么的很困难）
