T型一分四功分器为何会出现多个谐振频点
录入:edatop.com 阅读:
我要做一个1分4功分器,这个是第一级,端口设置如图,为什么会出现结果图那样多个谐振点?

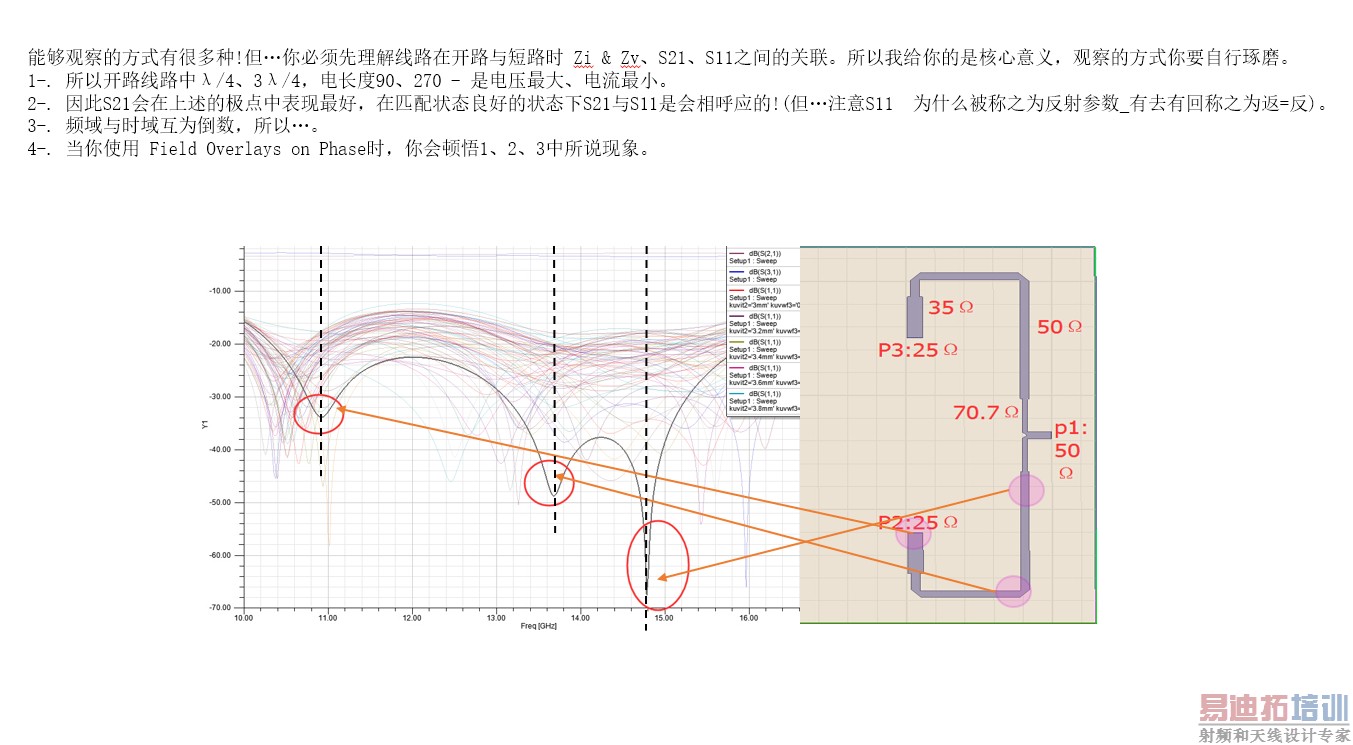

这个说明的价值几何? 自行评估吧!
配s21 s31的图一起看
单纯谐振的话 只能说明是端口阻抗的问题 第一级功分器输出阻抗不是50欧姆 多级变换本身就会有较宽的带宽
你四个负载端口是什么!? 你的指标要什么? *** 因为功分器不只是功分器。没有目标的载具、给你北斗也是枉然!
多级变换会引入带宽的
谢谢解答,我是想为2×2阵列天线设计一个由一分二级联组成的一分四等功分功分器,故四个负载端口分别为输入阻抗为50Ω的天线,指标很简单等功分外加23与45端口反相(这个在第二级功分器里实现),隔离度方面无特殊要求,图中的结果已经满足了回损和带宽的要求。只是上述两个功分器有着基本相似的结构却出现了不同的结果,不明白出现多个谐振点的原因
谢谢解答,S21 S31是3dB,多级变换的确有较宽的带宽,只是不了解S11凹下去的那几个点是怎么形成的
我要学习学习
非常感谢耐心解答,感激不尽!!
我也是来学习的。
