L型探针馈电圆极化微带天线 不会优化了 求助

录入:edatop.com    阅读:

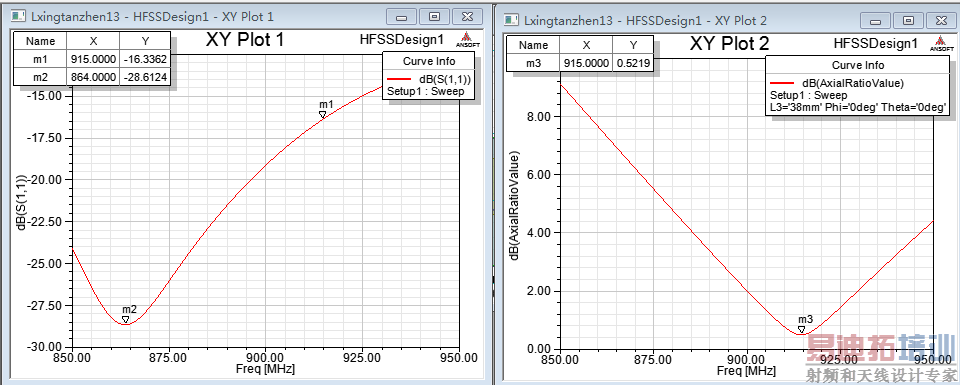

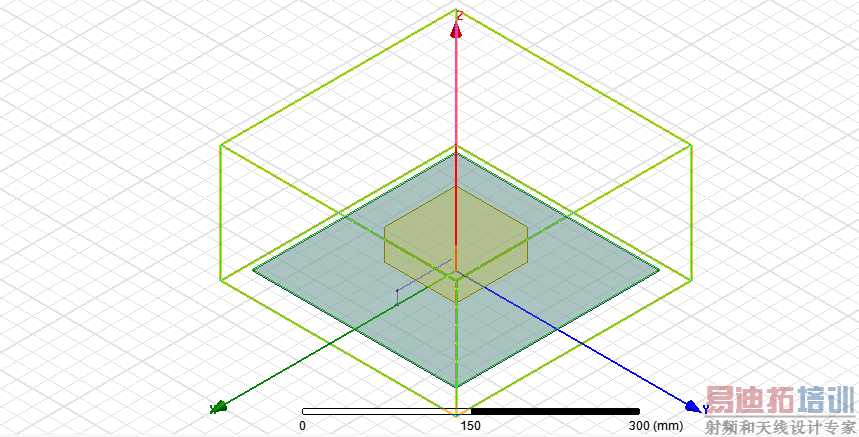

我的论文题目是L型探针圆极化微带天线,中心频率要求是915M。我切角设计完了之后,出现了一个问题,就是S11最低点对应的频率和轴比最低点对应的频率不一样,调了很长时间,也不能把二者调到一块去。想请各位大神帮帮我,马上就要答辩了。谢谢各位了!



轴比带宽内驻波达到要求就好,不必刻意调到一起,-15dB和-30dB其实没多少差距。

有cst模型吗,我机器现在没装HFSS

阵子减小试试。

这种方式的圆极化效果很差!

直接用hfss优化功能就好了

爱你哦 八云

需要看史密斯曲线形状
