CST中FSS周期结构的入射波极化方向设置

录入:edatop.com    阅读:
文献:Quarter-Wave Plate Polariser Based on Frequency Selective Surface中将入射波的设置“a plane wave port is defined with E-field tilted at

45°”,请问这个在CST中该怎么设置?仿真后的结果看的是入射波两分量的传输系数,这个该怎么看?

05616657.pdf

可以选用CST中FSS周期结构的模板,在参数设置中将入射角变为你想要的方向(改变theta和phi),结果在
1D results中有S参数,可以看TE、TM极化的S21(图中所选)。可以按默认设置,1-TE,2-TM,沿-z方向入射。

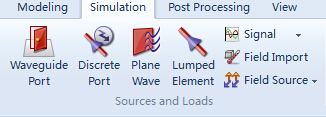

如果你想自己设置平面波激励的话,可以选平面波激励,设置电场矢量和波的传播方向。



一切与一般周期结构设置类似,加上一个plane wave后两仿真结果一样,感觉加了没效果

文献给出来了,求怎么将TE,TM设成转45°的

周期结构模板已经设置了平面波激励,不需要额外加平面波激励。

那怎么将周期结构模板中的平面波激励的极化转45

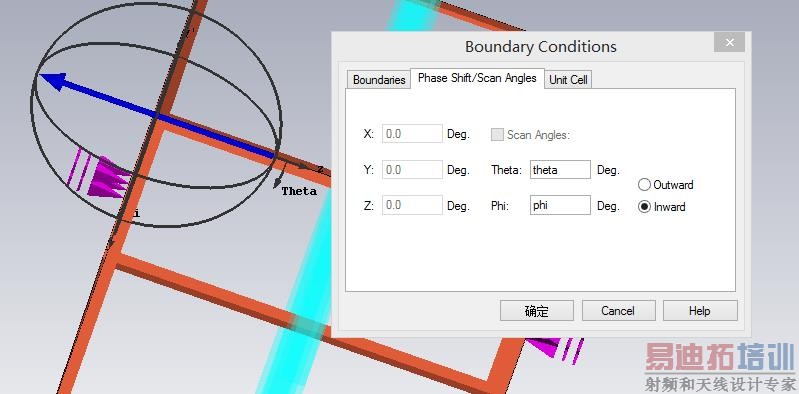

改下theta和phi,我不知道你的结构的入射从哪个方向入射,但是改变theta和phi可以得到你想要的极化。你再从2D/3D results中看下激励的电场,看下是不是你想要的极化。

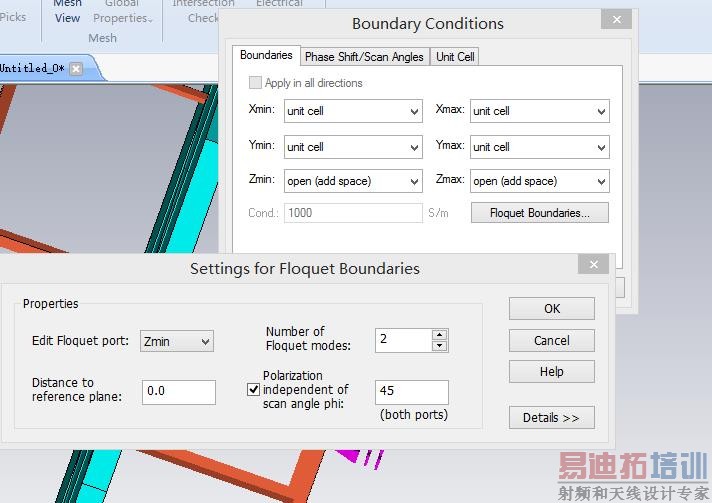

我想要设置一个垂直极化的入射波,线极化方向与X轴为45度。可以在第一幅图里直接改极化吗?第二幅图里的theta和phi是设置入射方向的吧
