微带电路的尺寸问题
录入:edatop.com 阅读:
知道要设计的带宽了,比如说是30GHz到50GHz,怎么根据带宽设计微带线的尺寸
微带线的尺寸设计随便找本HFSS仿真设计的书里面都有介绍的,还要选择合适的介质基板,你提供的设计带宽比较宽啊,相对带宽都要50%了,设计起来要考虑的方面还是很多的。
还要考虑哪方面的问题,应该看哪方面的书

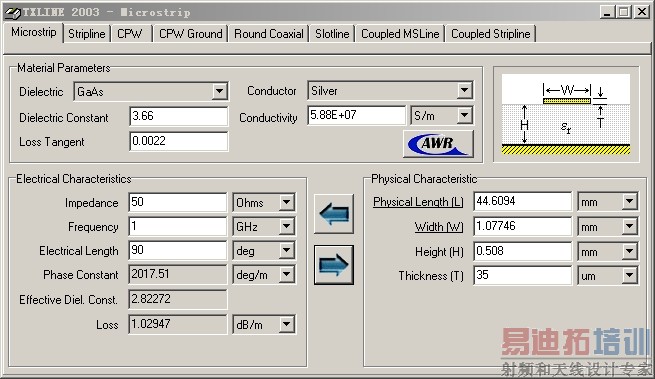

可以搜一搜关于微带方面的设计,比如微带天线,微带滤波器等相关论文,其中就会有介绍微带的理论知识和算法,当然也用专门的软件计算尺寸(论坛里就有讨论过),但是还是需要先了解一下理论知识。
首先你要考虑用哪种介质材料,根据介电常数、板材厚度和滤波器的相对带宽选择合适的滤波器设计结构,因为相对带宽50%的滤波器往往耦合线宽度和间隙都比较小,还要考虑加工可行性。一般相对带宽40%以上的用终端开路交指结构比较合适,但你频段那么高,短路线接地孔的寄生效应又比较明显。用普通结构的滤波器间隙又很小,根本加工不出来。还是要认真考虑以下的。
另外,带宽跟微带线宽度貌似没有直接关系,间接关系肯定有。你要先确定耦合线的耦合度或者微带线的特征阻抗,才能确定宽度。
