airbox问题，为什么有两个radiation
录入：edatop.com 阅读：
用ADKIT建了螺旋天线的模型，为什么里面会有两个airbox，其中它命名的名字一个是virtuaradition 一个就是airbox，但是都设置了rad辐射边界条件/？求哪位大侠给予指点。
自己先顶一下。
仿真的目的是什么? 建模之前有注意环境设置吗 !?边界条件有先了解一下吗?
工具是协助你的效率，不是让你不劳而获!
没建过这种螺旋天线的模型 一般天线的设置我们都是用的ABC的边界条件吧 基本都是四分之一波长 但是这个自动建立的ABC为什么有两个呢？真的是不理解呀 并且我验证了一下 把里面的那个边界删除之后 结果基本没变化。 另外今天刚发现一个问题 建模的时候我习惯运用模式驱动 但是自动建立出来的模型是终端驱动 我改为模式驱动后 单阵子的时候基本没有什么问题 但是组阵的时候 用模式驱动仿真出来的结果明显不对。

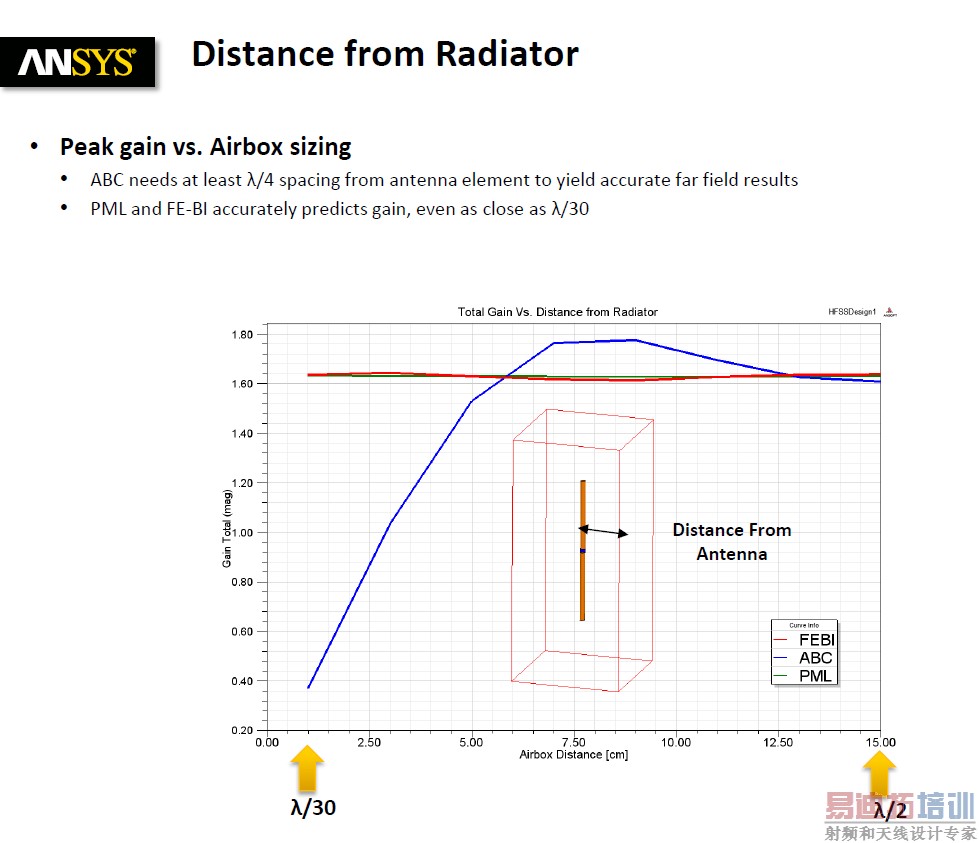

一般来说在ABC的设置中，设置一层或是两层都是可以的! 有個细微的差异:
一层的你必须遵守1/8 1/3 wavelenght的能量递减空间(严格说来这叫做近场)，
两层的话第一层可以不在意wavelenght的限制(但不能是短路到模型)，第二层的用意就是 region ! 在仿真大电、远场或是Hybrid_FEM-IE时它的用处就显现出来了。
受教了，不胜感激
不客气!
既然你又发现模式驱动、终端驱动使用的时机不同!? 那正好是要你去理解驱动模式应用的时机和机会。
还不是很明白 能不能讲的再详细一点呢 亲
为什么这样的气候我还会觉得冷呢?
这样呢?
可以看網格切的如何就知道了
