李明洋 HFSS天线设计中的例子

节略介电常数4.4：就是以空气为介质计算、只有在双面板上这个Er 4.4才有机会到达4.4 ！
如果真用了Er 4.4，这个长度将缩短至29.16mm（半波长）

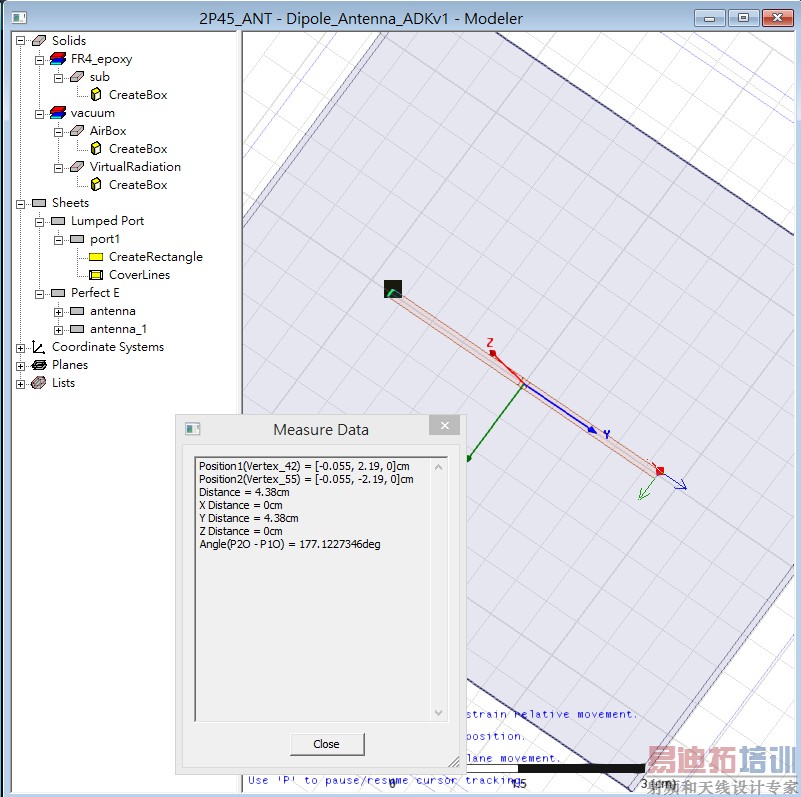

下列实际的仿真结果：
根据ER 4.4的数据去综合、应该就明白它代入的不是4.4！





仿真的结果表明，纵使到了43mm 还是长了一点！？因为最大的谐振点比2.45GHz略低，所以需要在缩短一些。（以上的结论不考虑环境、包覆材料、馈入点特性阻抗的变异）

称之为：（约为）的意思，就是会节略与粗估某些条件，例如可能节略介电常数4.4，因为在单层板上这个值至少要砍掉一半！会是68mm长？想必预留了偶极子天线的馈入点调整距离。
因此这个所谓的约为？它的计算方式概略是：（（300C / 2.45F) /2 ））= 61.224489 mm （预留长度为6～7mm）

请问”例如可能节略介电常数4.4，因为在单层板上这个值至少要砍掉一半”什么意思

简明扼要的钥匙...（应该有很多人对此不屑一看。呵呵）

02_Design_Parameters.pdf

03_Antenna_Modeling_Considerations.pdf

波长、介质、材料、谐振点（需求辐射的区间）。

所以...你并没有开始从钥匙中去理解，（那些例子都已经给了结构、尺寸、频宽... 尤其是尺寸、结构如果跟这四项提示对比一下?）
为什么不敢在你建好模、仿好真后的里面动点手脚？长、短、肥、瘦、材料介质、几何形状...逐项动动看。

对不起，我真没看到啊，所有例子都说了带宽是narrow or moderate or wde大致的形容，频带并没有给出确定的值。结构和尺寸也只是给出了标注的参数。我想问的是假如给定了工作频带以及介质的物性这些，如何计算出例子中那些结构的大小值，当然这个值只是大约值，需要后面进行优化，但是优化肯定也是建立在计算出得大约尺寸上，不能盲目的随便定个大小去优化吧。

你忘了一个可以给你初始值的老朋友！ HFSS Antenna Design Kit .....
所有该备的工具都在你手上了。兄弟！迷路没关系不要再让瞎子指路...就麻烦了！
