HFSS中贴片和地板在同一平面的共面波导馈电天线的馈电怎么加?

录入:edatop.com    阅读:
如题,求高人帮忙,万分感谢!

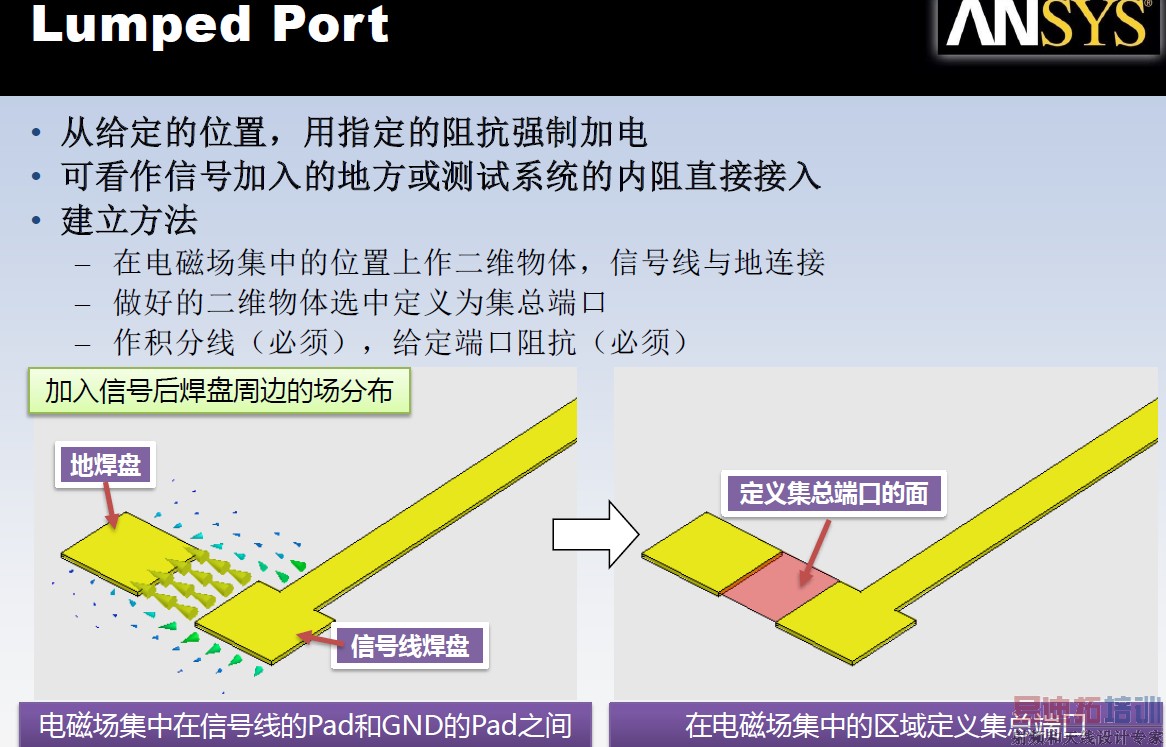

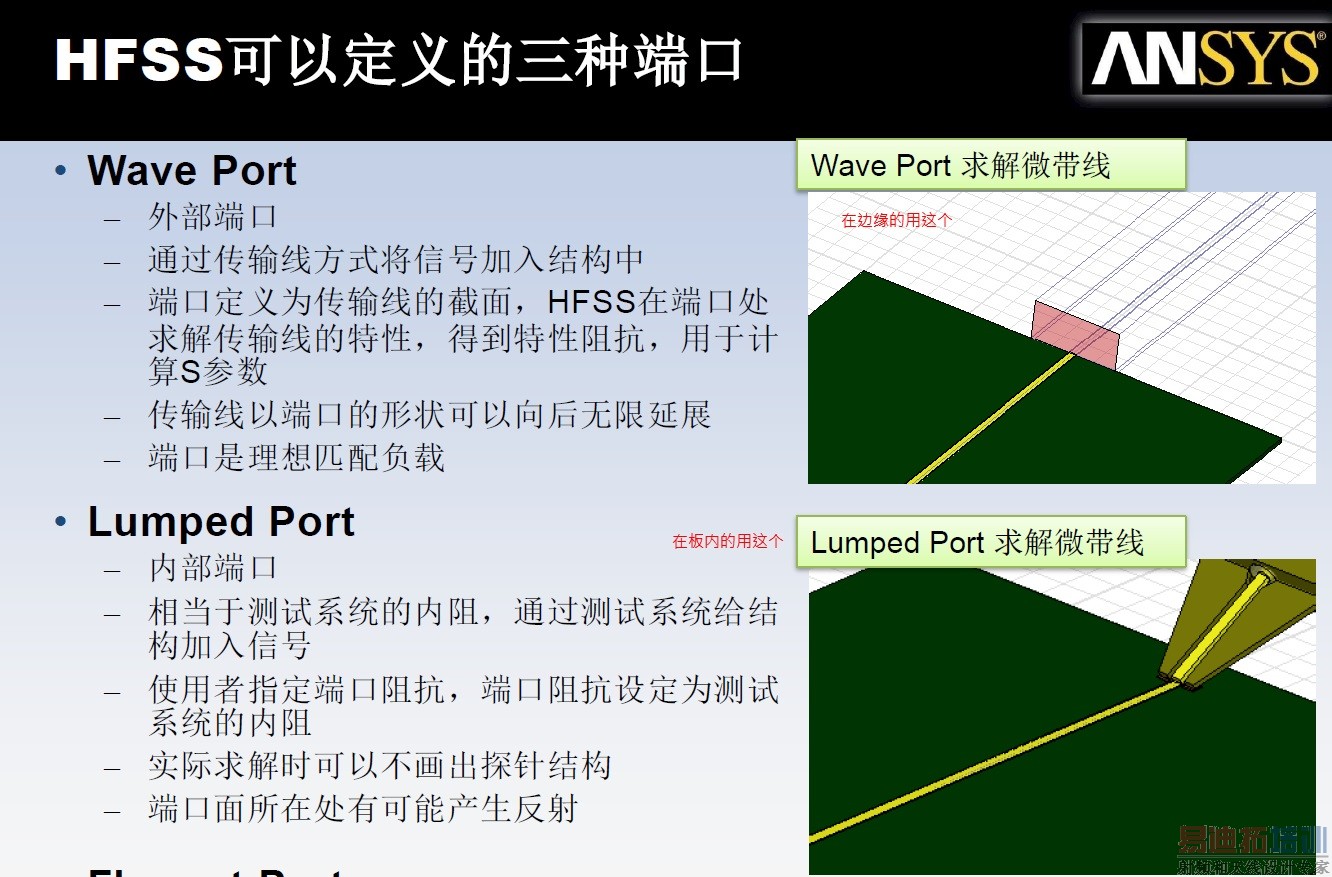

请看图说故事!

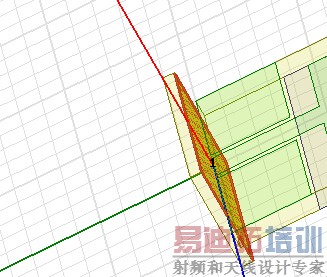

建一个pec长方体,靠近CPW的一面设为波端口,不画积分线

把两边的地用unite电气连接,然后就可以设置端口积分线了,懂否

您好,能不能把您的这个图的来源共享一下啊

逍遥@游:
您好,能不能把您的这个图的来源共享一下啊 我是这样做的,但是能说具体点吗?用哪种模式激励,馈源具体怎么加?

怎么电气连接?没操作过,是用一根细条带将地板和馈线都连接起来,然后在馈线加lump port 激励吗

哥们你的问题解决了吗?可否交流一二,谢谢哈

两侧的地用unite啊
