RRU与数字光纤直放站区别比较

引言：

第二代移动通信系统基站设备的典型设计方案是将接收天线、发射天线安装在室外，将射频收发信机安装在室内，射频收发信机与接收天线、发射天线间用低损耗的射频电缆连接。这就是所谓射频拉远技术。第三代移动通信系统结合射频拉远技术，诞生了新型信号传输设备RRU，通过光纤传输基带信号。同样，数字光纤直放站也可通过光纤传送基带信号，两者既有区别，又有联系。

一、RRU工作原理及应用

射频拉远单元RRU（Remote Radio Unit）是一种新型的分布式网络覆盖模式，它将大容量宏蜂窝基站集中放置在可获得的中心机房中，基带部分集中处理，采用光纤将基站中的射频模块拉到远端射频单元，分置于网络规划所确定的站点上，从而节省了常规解决方案所需要的大量机房；同时通过采用大容量宏基站支持大量的光纤拉远，可实现容量与覆盖之间的转化。

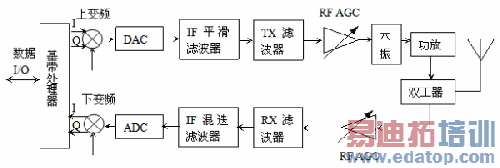

RRU的工作原理是：基带信号下行经变频、滤波、经过射频滤波、放大经线性功率放大器后通过发送滤波传至天馈。上行将收到的移动终端上行信号经滤波、低噪声放大、进一步的射频小信号放大滤波和下变频，然后完成模数转换和数字中频处理等。系统框图如图1所示。

edatop.com

图1 RRU 内部框图

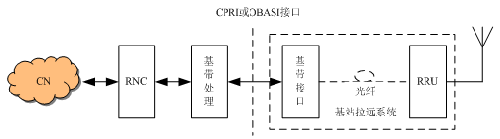

RRU同基站接口的连接接口有两种：CPRI（Common Public Radio Interface 通用公共射频接口）及OBASI（Open Base Station Architecture Initiative 开放式基站架构）。其中，CPRI组织成员包括：爱立信、华为、NEC、北电、西门子。OBSAI组织成员包括：诺基亚、中兴、LGE、三星、 Hyundai。RRU同RNC连接图如图2所示。

edatop.com

图2 RRU同基站接口

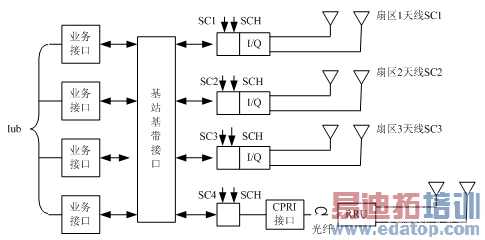

信号覆盖方式上，RRU可通过同频不同扰码方式，从NodeB引出。也可通过同频不同扰码方式，从RNC引出。着两种覆盖方式都是常规的方式，这里介绍另外一种覆盖方式：基站有3个扇区，配有多余的信道板以及多余基带处理设备就可以利用基带池共享技术，将多余的基带处理设备设为第4小区，如图3所示。图中SC为扰码 I/Q射频调制解调，SCH为同步码。

edatop.com

图3 RRU新型覆盖方式
