电磁炉问题可否由镜像法分析
录入：edatop.com 阅读：

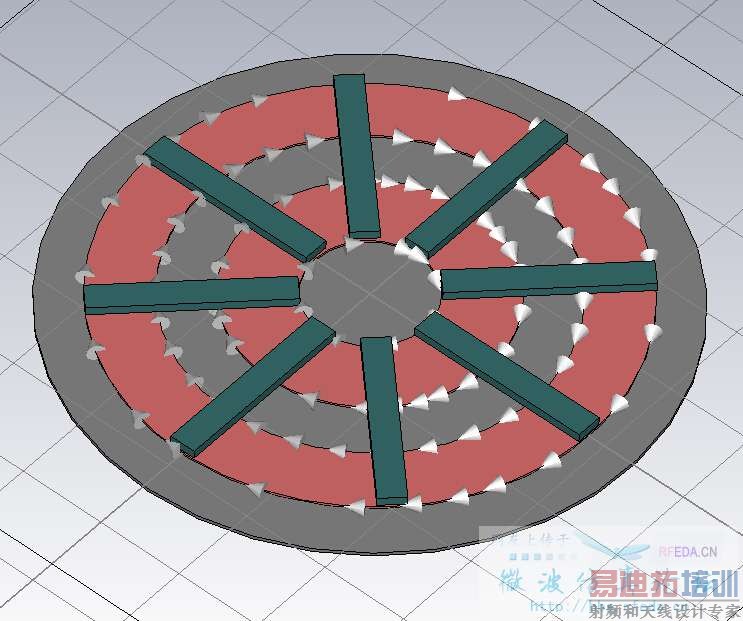

本人在做电磁炉电磁仿真方面的工作，现在出现一个瓶颈各位大神帮忙看看： 我想用软件仿真一下磁条、线圈、锅体情况下的电感量，工作在I=10A,F=20KHz，我用CST建模仿真出总的磁场能量和损耗能量，在利用W=1/2LI^2反推出电感量，但是得出在有锅情况下比无锅的情况下是电感量是增加的，而现实测量的话是减小的。不知道问什么？另外FEKO可否直接得出电感量，我知道在CST静磁求解器里面可以得出电感矩阵但是是在无耗的情况下进行的，应该不太对！下面是模型图

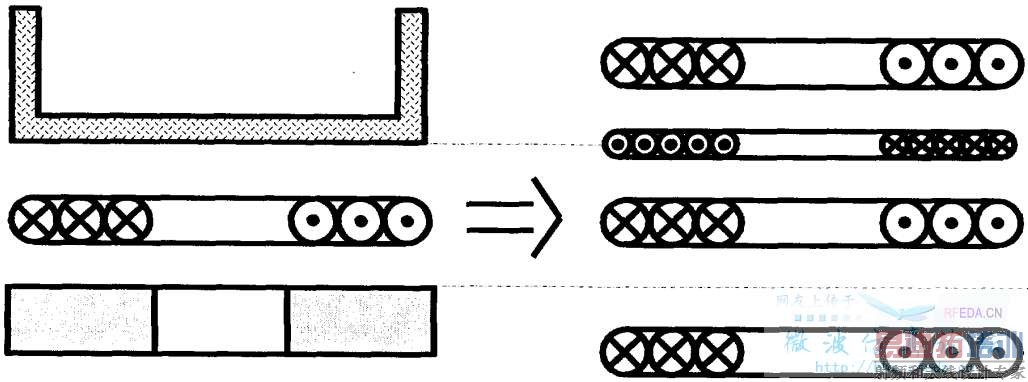

还有我能否通过麦氏仿真方面进行电感量的一个理论推导？我想能否用镜像法等效呢？下面是设想等效图
还有我能否通过麦氏仿真方面进行电感量的一个理论推导？我想能否用镜像法等效呢？下面是设想等效图
这个工作很有意义，期待楼主及时更新仿真进展。学习了！
仿真这块儿倒是没多大问题，主要是理论这块卡住了，还有线圈、磁条的模型设计这块儿感觉设计不出什么好的东西出来！
电磁炉工作在什么频率范围？
20K------50K
20K
。
科大有很多电磁仿真这方面的论文，你可以去找一找哈
谢了哈 你是科大的么 哪个学院的啊 。仿真这一方面问题不大主要是理论上还没得突破很多论文都是东抄西抄
来自微博：口口喃
仿真的时候设置对称边界和不设置对比一下就可以看出来啦，看矢量电场也可以的。PS:还真有研究电磁炉的，好玩[嘻嘻]
什么意思？还不太懂求指教
