耦合微带线带通滤波器
录入：edatop.com 阅读：
各位大大帮帮我吧
我是滤波器设计的初学者，刚模仿人家的模型在HFSS上设计了一个微带耦合的滤波器，模型如图：运行结果如图：
红线是S（1,1）另外一条是S(2,1)，看起来一点带通滤波器的样子都没有，请问这个是怎么回事呀？其他条件如下：两个都是波端口，外围全部设置理想导体边界条件最底下是理想导体板作为地波端口number of mode设置为1 贴片也都是理想导体。
本想附一个工程文件，结果不让放。求指导！！
我是滤波器设计的初学者，刚模仿人家的模型在HFSS上设计了一个微带耦合的滤波器，模型如图：运行结果如图：
红线是S（1,1）另外一条是S(2,1)，看起来一点带通滤波器的样子都没有，请问这个是怎么回事呀？其他条件如下：两个都是波端口，外围全部设置理想导体边界条件最底下是理想导体板作为地波端口number of mode设置为1 贴片也都是理想导体。
本想附一个工程文件，结果不让放。求指导！！
滤波器中心频率，指标？
仔细看下波端口，注意接地。
建议观察下Smith(S(1,1))。

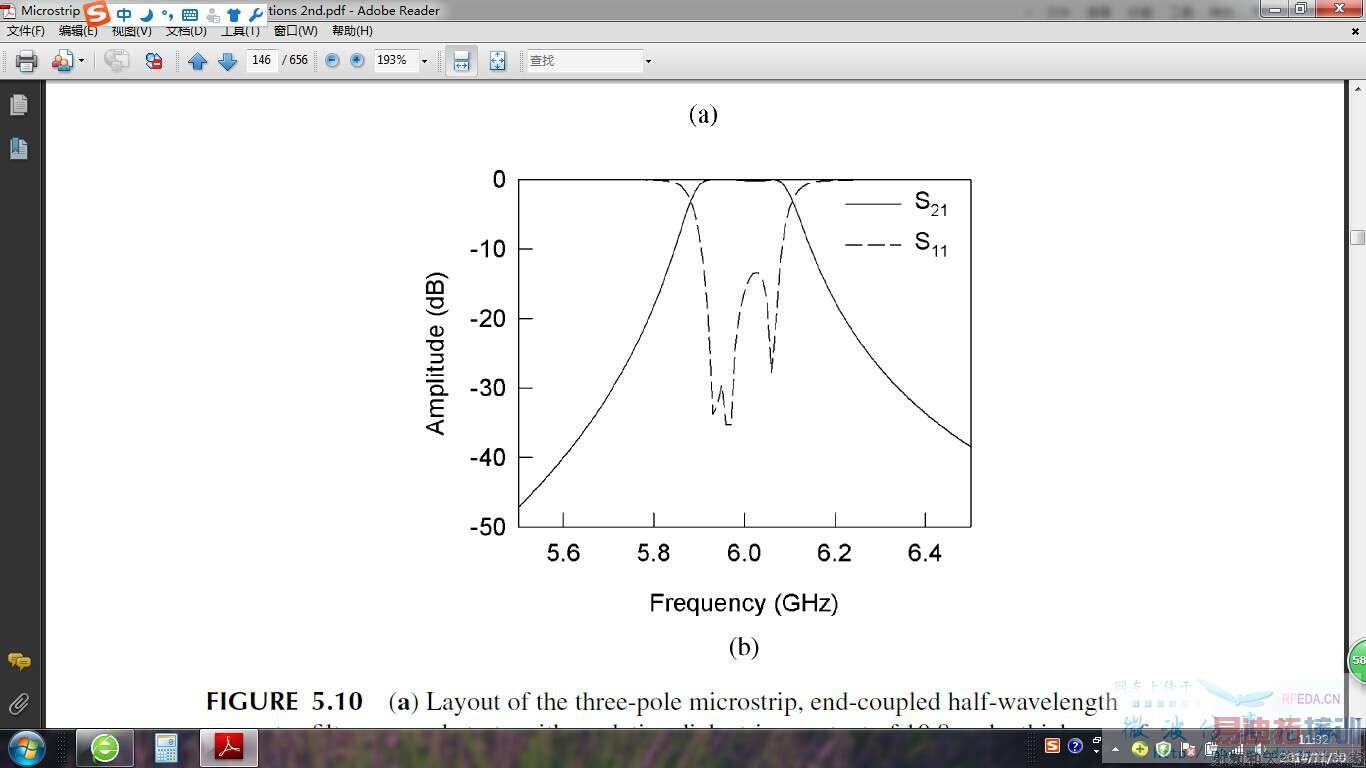

这个是应该得到的结果
看到应该得到的结果没？ 我的地就在介质的底下，波端口没有接触地。要不我给你发工程文件？
问题已解决 感谢你的帮助！
